基于PIC单片机的新型医用呼叫对讲系统设计

文章摘要： 摘 要: 介绍了一种基于单片机的新型医用呼叫对讲系统，用于医护人员与病人及时通信。该系统主、分机均以PIC 系列单片机为核心，采用电源载波技术，利用系统的二芯电源线，实现语音信号与控制信号的共线传输。该系统具有主机实时处理分机呼叫请求，拨号呼叫分机，显示和记录病床呼叫等功能，满足了医院进行远程监护的需要。实际使用表明，该系统可靠性高，功耗低，安装方便，具有很强的实用价值。医用呼叫系统是病员需要获得护理或诊断时发出请求的呼叫工具，可将病员的请求快速传达给值班医生或护士，是提高医院护理水平的必需设备之一。它作为病员与护士及医生之间联系的桥梁，正日益显现出其实用性和优越性。它在提升医院的综合

基于PIC单片机的新型医用呼叫对讲系统设计,标签：单片机开发,单片机原理,http://www.88dzw.com

   摘  要: 介绍了一种基于单片机的新型医用呼叫对讲系统，用于医护人员与病人及时通信。该系统主、分机均以PIC 系列单片机为核心，采用电源载波技术，利用系统的二芯电源线，实现语音信号与控制信号的共线传输。该系统具有主机实时处理分机呼叫请求，拨号呼叫分机，显示和记录病床呼叫等功能，满足了医院进行远程监护的需要。实际使用表明，该系统可靠性高，功耗低，安装方便，具有很强的实用价值。

　　医用呼叫系统是病员需要获得护理或诊断时发出请求的呼叫工具，可将病员的请求快速传达给值班医生或护士，是提高医院护理水平的必需设备之一。它作为病员与护士及医生之间联系的桥梁，正日益显现出其实用性和优越性。它在提升医院的综合水平，提高服务质量和服务效率，解决因陪护引起的医患矛盾等方面扮演了相当重要的角色。早期的医用呼叫系统大多采用集中式结构，各个病房单独通过信号电缆和护士室相连，此类系统具有成本高、安装调试困难、故障率较高等缺点。

　　本文介绍了一种新型的呼叫系统，主机与病房分机均采用PIC 系列单片机实现，主机和分机之间不采用计算机通信口连接，而是采用电源载波技术，通过主机向各分机提供的电源线实现数据通信和语音通信。整个系统安装简单、维护方便，大大提高了该装置的实用性。

　　1   系统总体设计

　　系统由主机、分机、显示和操控4 部分组成，电话和一览表上的按钮为控制的输入部分，主机和病员一览表显示窗安装在病区护士站，LED 显示屏安装在走廊，分机分别设置在病房的各个床头，结构框图如图1 所示。

　　一旦病房床头有人按呼叫按钮，护士站的主机就发出铃声或者电话响铃，同时，走廊显示屏同步显示呼叫床位号，护士人员便可以立刻赶往病房处理紧急情况。

图1   系统结构框架图

　　系统采用主机集中供电的方式和电源载波技术，通过主机与各分机、电子显示屏连接的电源线提供电源,同时通过供电电缆实现主机与分机的半双工数据通信及全双工语音通信，主机和电子显示屏之间实现单工数据通信。系统可24 小时连续工作，并具有静电保护和雷电保护功能。

　　系统采用一个主机，多个分机，主机与分机用二线制方式通信，各分机分别挂接在总线上，由主机提供电源。每个分机具有惟一的地址编号，与主机通信时均以此号码识别。主机呼叫分机时唤醒所有分机，通过总线发送分机地址编码，分机将收到的地址码与自身的地址码比较，只有相同的分机才启动通话电路，不相同的都不作响应。分机呼叫主机，主机将收到的分机号通过DTMF 方式送给电话进行响铃和显示来电，并同时送给显示模块，主机摘机即可实现通话。各分机只有在呼叫或者被查询时才被唤醒，总线上才会有数据传输，不进行通信时处于"睡眠"状态，实现节能效果。

　　2   呼叫系统硬件设计

　　2. 1   主机硬件设计

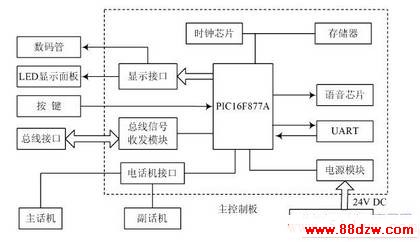

　　主机主要包括主控制板、显示设备、电话机、电源,功能框图如图2 所示。

图2   主机硬件框图
