2.2 音量音调调节电路

音源切换、音量、音调、平衡的调节等均采用模拟器件来实现。本设计选用武汉力源电子股份有限公司推出的高集成度芯片PS8889，一片芯片就可完成上述功能的数字化控制。PS8889是包含一个4路音源输入选择器的可编程音量音调控制器，调节方便准确。它能切换4种音源并针对不同的声源分别设置不同级别的增益，同时在降低L／R误差、步进误差、串扰以及最大衰减等方面都能体现了优良的性能，并对于低频或高频段均具有激发并增大响度的功能。总谐波失真(THD)为0.002％，其内部的过零检测使开关噪声仅为5μVrms，音量调节范围为0～-∞dB，还能对音调进行±12 dB的调整控制。

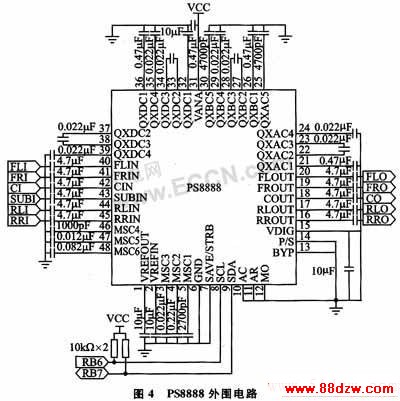

PS8889芯片在控制器设计中作为两部分使用：在输入选择器和音量控制器之间接入虚拟处理芯片，使得4路音源经选择器选择1路信号，送至虚拟处理芯片进行音效处理；然后再返回PS8889芯片，进行音量、音调等控制。电路如图5所示，(L1，R1，)…(L4，R4)为4组音源输入，通过选择器输出一组FLI、FRI至虚拟环绕声电路，经虚拟处理后返回进行音量、音调等控制；PS8889提供了3根串行控制线(DATA，CLK和STB)，方便与PIC16C57的I／O口RC0～RC2连接。PS8889的输出可以把L、R信号分成FL(前左)、RL(后左)和FR(前右)、RR(后右)，并可分别控制音量。本设计中只需FL和FR两路输出，接至有源音箱。
