PIC单片机的数码虚拟环绕声控制器设计

[10-10 20:38:44]   来源：http://www.88dzw.com  单片机学习   阅读：8585次

文章摘要：2.4 键 盘常用的键盘接口有独立式、行列式等设计方法。本系统中采用交互式键盘方式，在键数相同情况下占用的I／O线少，节省资源。如图6所示，RB0～RB5通过上拉电阻接至键盘，每个I／O口既作输入行又作输出列，输人输出交互使用，构成6行6列。在行列线每个独立(不重复)的交点上，设置一个按键，即任意I／O线之间均接一个按键。当某一口线输出低电平时，其他I／O线均读入键信息，软件设计采用循环查询的方法进行按键判断。3 系统整体实现系统完成的主要操作包括：判断处理按键，接收红外遥控码，设置PS8889和PS8888芯片，状态指示及VFD显示等。利用Microchip公司提供的MPLAB集成开发环境

PIC单片机的数码虚拟环绕声控制器设计,标签：单片机开发,单片机原理,http://www.88dzw.com

2.4 键  盘

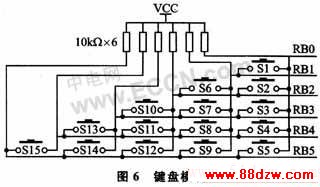

常用的键盘接口有独立式、行列式等设计方法。本系统中采用交互式键盘方式，在键数相同情况下占用的I／O线少，节省资源。如图6所示，RB0～RB5通过上拉电阻接至键盘，每个I／O口既作输入行又作输出列，输人输出交互使用，构成6行6列。在行列线每个独立(不重复)的交点上，设置一个按键，即任意I／O线之间均接一个按键。当某一口线输出低电平时，其他I／O线均读入键信息，软件设计采用循环查询的方法进行按键判断。



3 系统整体实现

系统完成的主要操作包括：判断处理按键，接收红外遥控码，设置PS8889和PS8888芯片，状态指示及VFD显示等。利用Microchip公司提供的MPLAB集成开发环境实现软件编程。主程序流程如图7所示。系统初始化后，读按键操作并判断接收红外信号是否正确，根据按键及红外信号的解码情况转到各功能子程序。对PS8889、PS8888的控制也采用多个子程序，如音源切换子程序、音量调节子程序、高音调节子程序、低音调节子程序、平衡调节子程序、虚拟／直通控制子程序等。使用时分别调用，同时VFD显示器把系统运行的状态实时地显示出来。整个软件采用模块化设计，可读性强，维护升级方便。


4 总  结

本设计中采用虚拟环绕声电路对解码后的多声道信号进行虚拟环绕声处理，通过2个声道输出，声音定位精确，用户仅用2只音箱就能享受到5声道的音响乐趣；音源切换、音量、音调、平衡、响度等调节均采用数字方式控制，所有操作均可由红外遥控完成。整个系统集成度高、可靠性好、性价比高，具有理想的音响效果；更重要的是，无需对现有音响条件进行改造，即可实现家庭影院般的音响效果。

www.88dzw.com




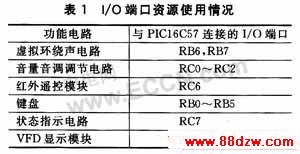

2 功能模块设计

2.1 虚拟环绕声电路

家庭影院音响系统的核心之一是环绕声技术。本设计采用的虚拟环绕声技术能对多声道的信号进行虚拟处理，在两个平行放置的音箱中回放出来，让人感觉到环绕声的效果。虚拟环绕声技术中比较有名的为SRS公司的TruSurround、QSound公司的QSurround以及Aureal公司的A3D等方案。通过大量听音测试实验，在声音流畅性和准确度、对话可懂度、声像定位精确度等方面的比较，QSound公司的QSurround是声音定位、空间感和包围感最好的系统。

武汉力源电子有限公司推出的PS8888是采用了由QSound实验室开发并专有的QSurround技术的一款功能强大的虚拟环绕声处理芯片。用它进行音箱的虚拟定位，可维持原有的保真度，处理后的虚拟环绕声音色均匀性、临场感等方面的表现不亚于真实多音箱系统，效果很好。

PS8888内置16种处理模式，不仅具有空间环绕定位效果增强式的回放，而且能够提高声道分离度。它产生的虚拟环绕声场可通过2、3、4、5、5.1声道输出，并且具有直通和效果增强两种模式输出。其外围电路连接图如图4所示。FLI、FRI为音源选择输入信号；经虚拟处理后的FLO、FRO输出至音量控制电路；CI、SUBI、RLI、RRI为扩展声道输入，CO、RLO、RRO为扩展声道输出，主要针对DVD视盘机输出的Dolby环绕4声道或5.1声道信号；SCL、SDA为I2C引脚，通过上拉电阻与PICl6C57的I／O口相连。
