555构成的穴位探测仪

文章摘要： 如图所示为穴位探测仪电路。该探测仪由穴位探测电极A与B、多谐振荡器、声光显示电路等组成。其中由IC1、R8、R9、C1组成的振荡器的输出信号(方波)控制由IC2、R11、R12、C3组成的振荡器。本电路是利用人体的非穴位点和穴位点(或经络口)呈现的不同阻抗，将其转化为不同的电位，相应控制振荡器的振荡频率发出不同的声光信号，从而来实现穴位探测的。

555构成的穴位探测仪,标签：电路设计,http://www.88dzw.com

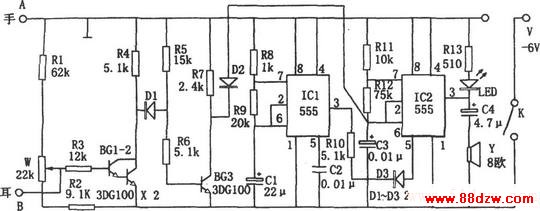

如图所示为穴位探测仪电路。该探测仪由穴位探测电极A与B、多谐振荡器、声光显示电路等组成。其中由IC1、R8、R9、C1组成的振荡器的输出信号(方波)控制由IC2、R11、R12、C3组成的振荡器。

本电路是利用人体的非穴位点和穴位点(或经络口)呈现的不同阻抗，将其转化为不同的电位，相应控制振荡器的振荡频率发出不同的声光信号，从而来实现穴位探测的。
