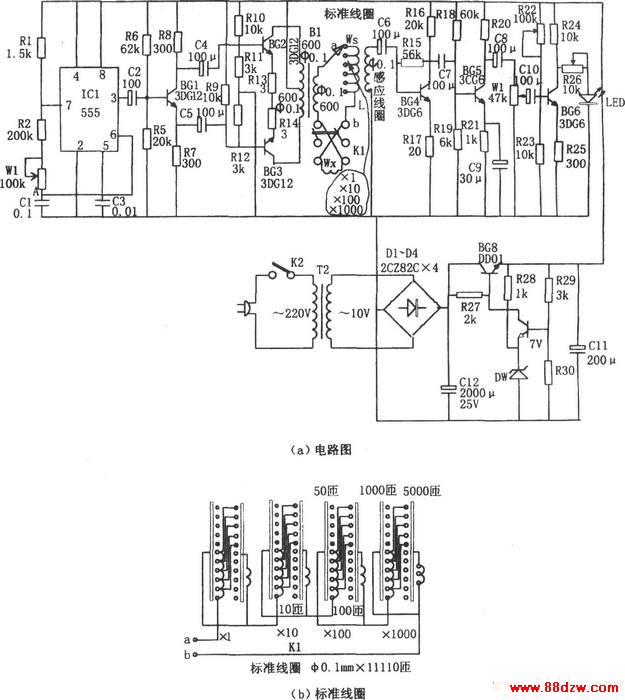

如图所示为简易线圈匝数测量电路。该测量仪由脉冲信号发生器、推动级、感应接收部分、发光显示部分、降压供电源等组成。

线圈的测量采用“磁压比较原理”，即在待测线圈Wx与标准线圈Ws通以交变电流I，若将二线圈反相串联，则它们的总磁动势为：Vm=(Ws-Wx)i。若Ws=Wx，则Vm=0，由已知标准线圈的匝数便可估算出待测线圈的匝数。

脉冲信号发生器即为由IC1(555)和R1、R2、W1、C1组成的多谐振荡器，其振荡频率为f=1.44/(R1 2R2 2Rw1)C1，图示参数对应的频率范围为：40～70Hz。调节电位器W1，使之振荡在50Hz。

推动级即为由BG2、BG3与B1组成的甲类推挽功放级。在B1的次级接上标准线圈和待测线圈(反相串接)，由L感应出的信号，经BG4～BG6放大后，若BG6无信号输出，则发光二极管LED不发光，说明标准线圈的匝数即为待测线圈的匝数，即Ws=Wx;若BG6有信号输出，LED一直处于发光状态，则说明Ws≠Wx。

本测量仪可用于变压器、仪表、电机等线圈的测量，且适用于任何几何形状的线圈，测量范围为1～11110匝，测量精度为±2％。在进行测量时，应预先估计一下待测线圈的匝数，选取不同的挡。若找不到灵敏点。则可能匝数相差太远．或线圈没有反向串接。
