卫生间门控开关电路(二)

文章摘要：本例介绍的卫生间门控开关，用来控制卫生间的照明灯与排风扇。当有人开门进入卫生间时，该门控开关接通，卫生间的照明灯点亮，同时排风扇也通电工作；当使用者开门走出卫生间时，该门控开关断开，照明灯熄灭，排风扇断电停转。 该卫生间门控开关电路由电源电路、单稳态触发器、双稳态触发器和控制执行电路组成，如图所示。 元器件选择 R1选用1／2W金属膜电阻器；R2～R6选用1／4W碳膜电阻器或金属膜电阻器。 C1选用耐压值为400V的CBB电容器；C2～C4均选用耐压值为16V的铝电解电容器。 VD选用1N4001或1N4004、1N4007型硅整流二极管。 VS选用1N4742型硅稳压二极管。 V选用S901

卫生间门控开关电路(二),标签：控制电路图,电路设计,http://www.88dzw.com

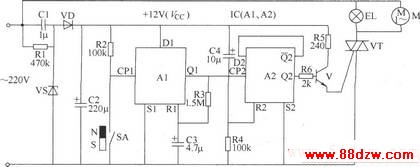

本例介绍的卫生间门控开关，用来控制卫生间的照明灯与排风扇。当有人开门进入卫生间时，该门控开关接通，卫生间的照明灯点亮，同时排风扇也通电工作；当使用者开门走出卫生间时，该门控开关断开，照明灯熄灭，排风扇断电停转。 该卫生间门控开关电路由电源电路、单稳态触发器、双稳态触发器和控制执行电路组成，如图所示。

元器件选择 R1选用1／2W金属膜电阻器；R2～R6选用1／4W碳膜电阻器或金属膜电阻器。 C1选用耐压值为400V的CBB电容器；C2～C4均选用耐压值为16V的铝电解电容器。 VD选用1N4001或1N4004、1N4007型硅整流二极管。 VS选用1N4742型硅稳压二极管。 V选用S9013或S8050型硅NPN晶体管。 VT选用3A、400V以上的双向晶闸管。 IC选用CD4013型双D触发器集成电路。 SA选用常开型干簧管。
