卫生间门控开关电路(三)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8619次
文章摘要:本例介绍的卫生间门控开关,是用磁控门开关(由安装在门上的永久磁铁和安装在门框上的干簧管组成)通过电子电路来控制卫生间的照明灯与排风扇,具有使用方便、安全可靠等特点。 该卫生间门控开关电路由电源电路和控制电路组成,如图所示。 元器件选择 R1、R5和R6均选用1/2W金属膜电阻器;R2~R4选用1/4W或1/8W金属膜电阻器。 C1选用耐压值为400V以上的涤纶电容器或CBB电容器;C2和C3均选用耐压值为16V的铝电解电容器。 VD选用1N4007型硅整流二极管。 VS选用1W、9.1V的硅稳压二极管。 VT选用2A、400V的双向晶闸管。 VLC选用NOC 3020光耦合器。 IC选用CD4

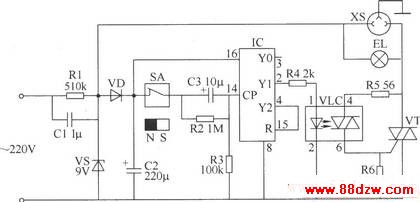

卫生间门控开关电路(三),标签:控制电路图,电路设计,http://www.88dzw.com本例介绍的卫生间门控开关,是用磁控门开关(由安装在门上的永久磁铁和安装在门框上的干簧管组成)通过电子电路来控制卫生间的照明灯与排风扇,具有使用方便、安全可靠等特点。 该卫生间门控开关电路由电源电路和控制电路组成,如图所示。
元器件选择 R1、R5和R6均选用1/2W金属膜电阻器;R2~R4选用1/4W或1/8W金属膜电阻器。 C1选用耐压值为400V以上的涤纶电容器或CBB电容器;C2和C3均选用耐压值为16V的铝电解电容器。 VD选用1N4007型硅整流二极管。 VS选用1W、9.1V的硅稳压二极管。 VT选用2A、400V的双向晶闸管。 VLC选用NOC 3020光耦合器。 IC选用CD4017型十进制计数/分频器集成电路。 SA选用常闭型干簧管。
