卫生间门控开关电路(四)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8783次
文章摘要:本例介绍的卫生间门控开关,具有电路简单、容易制作、不需调试等特点,可用于卫生问换气扇的控制。 该卫生间门控开关电路由电源电路和控制电路组成,如图所示。 元器件选择 R选用1/4W碳膜电阻器或金属膜电阻器。 C1和C2均选用耐压值为16V的铝电解电容器。 VD选用1N4001或1N4007型硅整流二极管。 UR选用1A、50V的整流桥堆。 V选用C8050或S8050、3DG8050型硅NPN晶体管。 T选用3W、二次电压为9V的电源变压器。 K选用4098型9V直流继电器。 S1为原换气扇插座的电源开关;S2为动断(常闭)型微动开关或按钮。

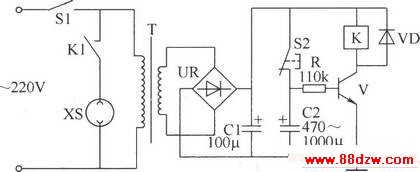

卫生间门控开关电路(四),标签:控制电路图,电路设计,http://www.88dzw.com本例介绍的卫生间门控开关,具有电路简单、容易制作、不需调试等特点,可用于卫生问换气扇的控制。 该卫生间门控开关电路由电源电路和控制电路组成,如图所示。
元器件选择 R选用1/4W碳膜电阻器或金属膜电阻器。 C1和C2均选用耐压值为16V的铝电解电容器。 VD选用1N4001或1N4007型硅整流二极管。 UR选用1A、50V的整流桥堆。 V选用C8050或S8050、3DG8050型硅NPN晶体管。 T选用3W、二次电压为9V的电源变压器。 K选用4098型9V直流继电器。 S1为原换气扇插座的电源开关;S2为动断(常闭)型微动开关或按钮。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
