由MIC5156-××组成的上升沿触发的大电流开关

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8420

文章摘要: 如图所示的是一个采用MIC5156-××组成的具有限流功能,并且输出电流很大的高电平导通、低电平关断的可带稳压或不带稳压的开关电路。S端悬空,并且在栅-源极之间加一个l6 V的稳压二极管,实现对MOSFET管的保护。

由MIC5156-××组成的上升沿触发的大电流开关,标签:控制电路图,电路设计,http://www.88dzw.com

由MIC5156-××组成的上升沿触发的大电流开关

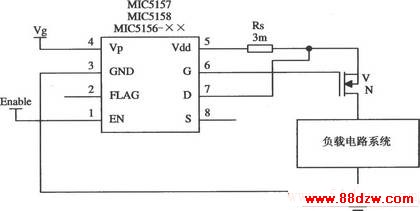

如图所示的是一个采用MIC5156-××组成的具有限流功能,并且输出电流很大的高电平导通、低电平关断的可带稳压或不带稳压的开关电路。S端悬空,并且在栅-源极之间加一个l6 V的稳压二极管,实现对MOSFET管的保护。
