感应式控制开关电路(二)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8119次
文章摘要: CD4093 TC4093 本例介绍一款采用CD4093数字集成电路制作的感应式控制开关电路,它与分立元件感应式控制开关的功能相同、性能相近。 该感应式控制开关电路由感应电极片A、方波振荡器、触发控制电路、检波电路和控制执行电路组成,如图所示。 感应式控制开关电路 调整电容器C4的容量,可以改变控制开关的灵敏度。元器件选择 R1~R3选用1/4W碳膜电阻器或金属膜电阻器。 C1~C3均选用高频瓷介电容器;C4选用瓷介微调电容器;C5和C6选用涤纶电容器或独石电容器。 VD1和VD2均选用1N4148型硅开关二极管;VD3选用1N4007型硅整流二极管。 V选用S9013或C8050、S80
感应式控制开关电路(二),标签:控制电路图,电路设计,http://www.88dzw.com
CD4093
TC4093

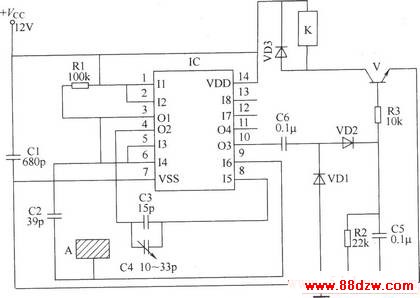

本例介绍一款采用CD4093数字集成电路制作的感应式控制开关电路,它与分立元件感应式控制开关的功能相同、性能相近。 该感应式控制开关电路由感应电极片A、方波振荡器、触发控制电路、检波电路和控制执行电路组成,如图所示。
感应式控制开关电路
调整电容器C4的容量,可以改变控制开关的灵敏度。
元器件选择
R1~R3选用1/4W碳膜电阻器或金属膜电阻器。
C1~C3均选用高频瓷介电容器;C4选用瓷介微调电容器;C5和C6选用涤纶电容器或独石电容器。
VD1和VD2均选用1N4148型硅开关二极管;VD3选用1N4007型硅整流二极管。
V选用S9013或C8050、S8050型硅NPN晶体管。
IC选用CD4093或TC4093型四与非门施密特触发器集成电路。
K选用12V直流继电器。
