本例介绍一款采用分立元器件制作的感应式控制开关(电容式接近控制电路),它在有人靠近其金属感应电极片时接通,使负载(警示器、报警器或照明灯、排风扇等)通电工作。 该感应式控制开关电路由感应电极片A、射频振荡器、射频检波电路和控制执行电路组成,如图所示。

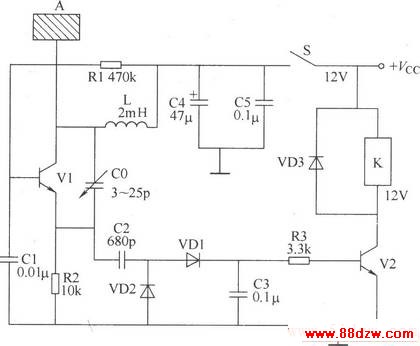

感应式控制开关电路
调整C0的容量,可以改变射频振荡器的起振与停振的临界值,从而改变感应式控制开关的动作灵敏度。
元器件选择
R1~R3选用1/4W或1/8W的金属膜电阻器。
C0选用瓷介微调电容器;C1、C3和C5均选用独石电容器;C2选用高频瓷介电容器;C4选用耐压值为16V的铝电解电容器。
VD1和VD2均选用1N4148型硅开关二极管;VD3选用1N4007型硅整流二极管。
V1选用S9018或3DG9018、3DG56型硅NPN晶体管;V2选用S8050或C8050、3DG8050型NPN晶体管。
L选用TDK色码电感器。
K选用4098型12V直流继电器。
S选用单极拨动式开关。
A用100mm X 150mm的金属片制作。
