感应式控制开关电路(四)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8786次
文章摘要: KD9300 CW9300 3DJ6 本例介绍的感应式控制开关,可用于控制照明灯、自动门、还可用于防盗报警。 该感应式控制开关电路由感应式电极片A、稳压二极管vS、场效应晶体管vF、音乐集成电路IC、晶体管V、继电器K、二极管VD、电阻器R1、R2、电位器RP和电源开关S等组成,如图所示。 感应式控制开关电路 适当调节电位器RP的阻值,可改变IC的奏乐时间,从而改变照明灯的点亮时间。元器件选择 R1和R2均选用1/4W碳膜电阻器。 RP选用小型实心电位器。 VD选用1N4001或1N4007型硅整流二极管。VS选用1/2W、3V稳压二极管。 V选用3AX81锗PNP型低频小功率晶体管,要求
感应式控制开关电路(四),标签:控制电路图,电路设计,http://www.88dzw.com
KD9300
CW9300
3DJ6

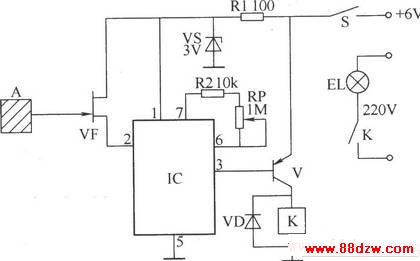

本例介绍的感应式控制开关,可用于控制照明灯、自动门、还可用于防盗报警。 该感应式控制开关电路由感应式电极片A、稳压二极管vS、场效应晶体管vF、音乐集成电路IC、晶体管V、继电器K、二极管VD、电阻器R1、R2、电位器RP和电源开关S等组成,如图所示。
感应式控制开关电路
适当调节电位器RP的阻值,可改变IC的奏乐时间,从而改变照明灯的点亮时间。
元器件选择
R1和R2均选用1/4W碳膜电阻器。
RP选用小型实心电位器。
VD选用1N4001或1N4007型硅整流二极管。
VS选用1/2W、3V稳压二极管。
V选用3AX81锗PNP型低频小功率晶体管,要求其电流放大倍数大于或等于100。
VF选用3DJ6型结型场效应管,要求其饱和漏极电流小于1mA。
IC选用KD9300系列或CW9300系列音乐集成电路。
K选用6V的灵敏型直流继电器。
A可用金属片自制,其面积越大,电路的灵敏度越高。
