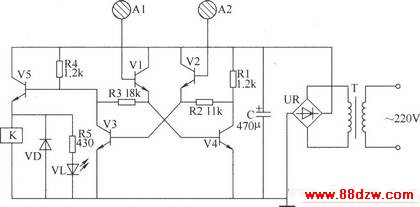

本例介绍一款采用分立元器件制作的触摸式电子开关,它具有简单易制、使用安全可靠等特点,可用于控制照明灯、排风扇等家用电器。 该触摸式电子开关电路由电源电路、触发控制电路和控制执行电路(开关电路)组成,如图所示。
触摸式电子开关电路
VL在K吸合、负载通电工作时点亮,在K释放时熄灭。
元器件选择
R1~R5选用1/4W的碳膜电阻器或金属膜电阻器。
C选用耐压值为16V的铝电解电容器。
VD选用1N4001型硅整流二极管或2CP10型硅普通二极管。
UR选用1A、50V的整流桥堆,也可用4只1N4001或2CP10桥接后代替。
VL选用φ5mm发光二极管。
V1~V4均选用S9013或3DG6型硅NPN晶体管;V5选用3DG12或S8050型NPN晶体管。
T选用1~3W、二次电压为9V的电源变压器。
K选用JRX-13F型9V直流继电器。若控制较大的功率负载,则可用K的常开触头通过控制交流接触器来控制负载。
