由单电源供电的精密双电流源电路(XTR101)
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8121次
文章摘要: 如图所示,XTR101由15V单电源供电,利用芯片内部电流源输出,OPA21接成射极跟随器将电流转换为电压输出。由于芯片内部电流源精密度很高,因此OPA21的输出电压可以作为基准电压VREF输出,内部电流源输出电流为1mA,所以输出电压VREF=1mA×R2。
由单电源供电的精密双电流源电路(XTR101),标签:放大电路,电路设计,http://www.88dzw.com

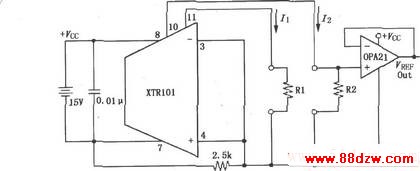

如图所示,XTR101由15V单电源供电,利用芯片内部电流源输出,OPA21接成射极跟随器将电流转换为电压输出。由于芯片内部电流源精密度很高,因此OPA21的输出电压可以作为基准电压VREF输出,内部电流源输出电流为1mA,所以输出电压VREF=1mA×R2。
