RCV420基本电源和信号连接电路

文章摘要： 如图所示为RCV420基本电源和信号连接电路。该电路采用双电源供电，电源去耦电容采用1μF钽电容。为避免外电路造成的增益和CMR误差，设计电路板时应尽可能将去耦电容靠近放大器引脚。按图所示接地，应使接地电阻尽可能小。输入信号根据其极性既可以接 In端也可以接-In端。为了所需的电平移位，电压基准输出端Ref Out应接到电压基准输入端Ref In。如果电压基准输入端不用电平移位，则该脚应接地以维持高的共模抑制比。

RCV420基本电源和信号连接电路,标签：放大电路,电路设计,http://www.88dzw.com

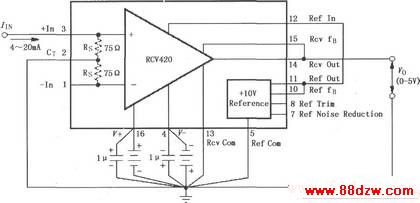

如图所示为RCV420基本电源和信号连接电路。该电路采用双电源供电，电源去耦电容采用1μF钽电容。为避免外电路造成的增益和CMR误差，设计电路板时应尽可能将去耦电容靠近放大器引脚。按图所示接地，应使接地电阻尽可能小。输入信号根据其极性既可以接 In端也可以接-In端。为了所需的电平移位，电压基准输出端Ref Out应接到电压基准输入端Ref In。如果电压基准输入端不用电平移位，则该脚应接地以维持高的共模抑制比。
