电池系统的电池监控电路(ISO122P/124、INA105)
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8968次
文章摘要: 如图所示为由ISO122P/124与仪表放大器INA105、多路选择器构成的600V电池系统的电池监控电路。电路对50个12V串联电池(即总电压600V)的充放电进行检测,以防止过充电或过放电。ISO122P/124的输入电压为单个12V电池两端端电压经两个10kΩ分压得到e/2电压,经过隔离放大后送到INA105。INA105接成增益为1的反相放大器,输出e/2到多路选择器,由多路选择器控制选择输出。
电池系统的电池监控电路(ISO122P/124、INA105),标签:放大电路,电路设计,http://www.88dzw.com

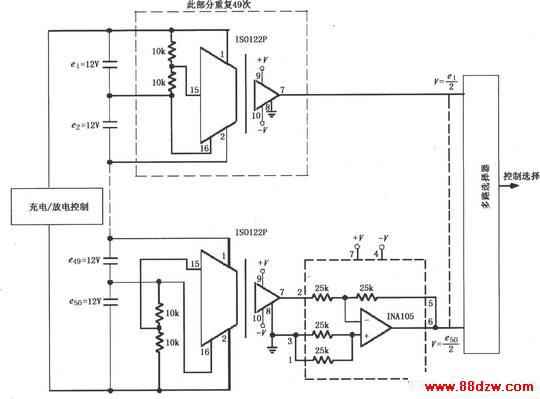

如图所示为由ISO122P/124与仪表放大器INA105、多路选择器构成的600V电池系统的电池监控电路。电路对50个12V串联电池(即总电压600V)的充放电进行检测,以防止过充电或过放电。ISO122P/124的输入电压为单个12V电池两端端电压经两个10kΩ分压得到e/2电压,经过隔离放大后送到INA105。INA105接成增益为1的反相放大器,输出e/2到多路选择器,由多路选择器控制选择输出。
