RCV420构成的具有输入过载保护的4~20mA电流环路接收器
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8669次
文章摘要: 如图l所示,LM193是低电压、低失调双电压比较器,为军用级芯片,可采用LM293/LM393/LM2093工业级或商业级芯片完成电路构成。LM193双电压比较器接成窗口比较电路,检测输出电压VOUT,并提供欠量程输出。555定时器接成单稳态电路,由窗口比较电路触发产生过量程输出,同时控制固态继电器,接通或切断4~20mA输入。
RCV420构成的具有输入过载保护的4~20mA电流环路接收器,标签:放大电路,电路设计,http://www.88dzw.com

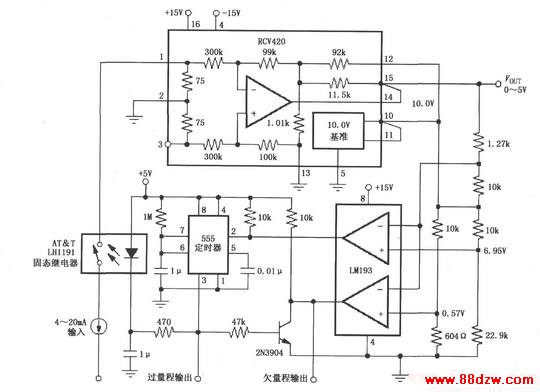

如图l所示,LM193是低电压、低失调双电压比较器,为军用级芯片,可采用LM293/LM393/LM2093工业级或商业级芯片完成电路构成。LM193双电压比较器接成窗口比较电路,检测输出电压VOUT,并提供欠量程输出。555定时器接成单稳态电路,由窗口比较电路触发产生过量程输出,同时控制固态继电器,接通或切断4~20mA输入。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
