当前位置：减小功耗的ISO103电路
[10-10 20:39:48] 来源：http://www.88dzw.com 线性放大 阅读：8438次
文章摘要： 如图所示为减小功耗的ISO103电路。对于多通道同步应用要求Vcc1电流小于±15mA，如图所示可以采用一个振荡器产生TTL电平，去驱动同步输入端(15脚)和使能端(13脚)，以降低电源功耗。
减小功耗的ISO103电路,标签：放大电路,电路设计,http://www.88dzw.com

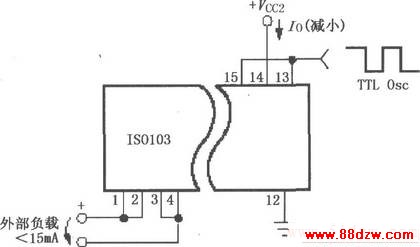

如图所示为减小功耗的ISO103电路。对于多通道同步应用要求Vcc1电流小于±15mA，如图所示可以采用一个振荡器产生TTL电平，去驱动同步输入端(15脚)和使能端(13脚)，以降低电源功耗。
