采用反馈电容改进动态特性的INA321／322放大电路

文章摘要： 如图所示为采用反馈电容改进动态特性的INA321／322放大电路。在反馈电阻RF两端并联反馈电容CF，其作用在于补偿反馈电阻、RG输入端等效电容及电路板杂散电容对高频信号的影响，使电路具有最佳的快速稳定时间。输出端(6脚)接Rx、CL，用于减小高频噪声，CIN等效为INA321／322的输入电容(约3pF)与杂散电容之和。RIN·CIN=RF·CF。

采用反馈电容改进动态特性的INA321／322放大电路,标签：放大电路,电路设计,http://www.88dzw.com

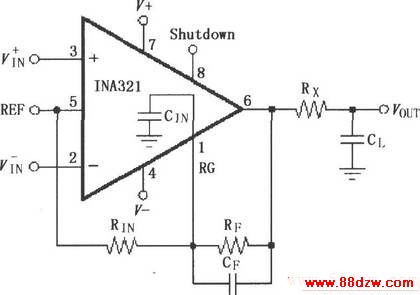

如图所示为采用反馈电容改进动态特性的INA321／322放大电路。在反馈电阻RF两端并联反馈电容CF，其作用在于补偿反馈电阻、RG输入端等效电容及电路板杂散电容对高频信号的影响，使电路具有最佳的快速稳定时间。输出端(6脚)接Rx、CL，用于减小高频噪声，CIN等效为INA321／322的输入电容(约3pF)与杂散电容之和。RIN·CIN=RF·CF。
