文章摘要： 如图所示为由INA321／322构成的输入电流保护电路。INA321／322输入端内部具有静电放电(ESD)保护二极管，当输入电压超过电源电压500mV时，保护二极管将导通，这时RLIM将限制输入电流(最大10mA)，起到保护电路作用。许多输入信号本身就有限流功能，这时限流电阻RLIM可以不用。
由INA321／322构成的输入电流保护电路,标签：放大电路,电路设计,http://www.88dzw.com

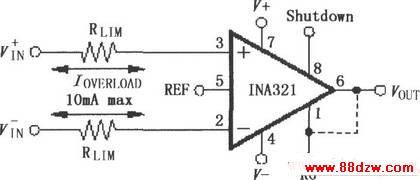

如图所示为由INA321／322构成的输入电流保护电路。INA321／322输入端内部具有静电放电(ESD)保护二极管，当输入电压超过电源电压500mV时，保护二极管将导通，这时RLIM将限制输入电流(最大10mA)，起到保护电路作用。许多输入信号本身就有限流功能，这时限流电阻RLIM可以不用。
Tag:线性放大，放大电路,电路设计，家电维修 - 单元电路介绍 - 线性放大
