INA326／327的信号和电源的基本连接电路

文章摘要： 如图所示为INA326／327的信号和电源的基本连接电路。选用精度最高的0．1μF电容作为电源滤波，且应尽可能靠近芯片电源脚放置。Ro、Co为输出滤波器，可以滤除电路输出的噪声；同时可以作为下一级电路的输入滤波器，如作为模拟-数字变换器的输入滤波。输出电压是以R2／／C2接地端为基准的。 Co和C2联合形成在1kHz的-3dB两极频响，每一个极点为1．5kHz。与其他仪表放大器不同，INA326／327用独特的内部技术实现极好的共模抑制比，因而存在连接过程中的接触电阻(如插座接触电阻)，不会使共模抑制比降低。为了实现更好的高频CMR，可在1、8脚之间加一个小电容。

INA326／327的信号和电源的基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

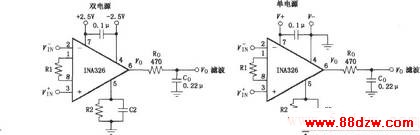

如图所示为INA326／327的信号和电源的基本连接电路。选用精度最高的0．1μF电容作为电源滤波，且应尽可能靠近芯片电源脚放置。Ro、Co为输出滤波器，可以滤除电路输出的噪声；同时可以作为下一级电路的输入滤波器，如作为模拟-数字变换器的输入滤波。输出电压是以R2／／C2接地端为基准的。 Co和C2联合形成在1kHz的-3dB两极频响，每一个极点为1．5kHz。与其他仪表放大器不同，INA326／327用独特的内部技术实现极好的共模抑制比，因而存在连接过程中的接触电阻(如插座接触电阻)，不会使共模抑制比降低。为了实现更好的高频CMR，可在1、8脚之间加一个小电容。
