高精度低偏置电流跟随器(LM11、LF351)

文章摘要： 如图所示为高精度低偏置电流跟随器电路。电路中采用了通用型集成运放LM11C和场效应管输入型集成运放LF351。LM11C的偏置电流很小(约为l00pA)，失调电压低(约为0.6mV)，共模抑制比达110dB。LF351运算放大器的失调电压为10mV，静态电流为3.4mA，输入偏流仅为200PA。电路中A2采用交流耦合，以减小偏置电流。该电路需要较长的过载恢复时间，其共模输入电压也不能超过±l0V，若将A2改为直接耦合，虽然可以消除上述缺点，但是当温度升高时其偏置电流将变大，造成工作不稳定。该电路对于10V的阶跃输入，电路的输出电压能在10μs内达到0.01％的精度水准。LM11集成运放的主要

高精度低偏置电流跟随器(LM11、LF351),标签：放大电路,电路设计,http://www.88dzw.com

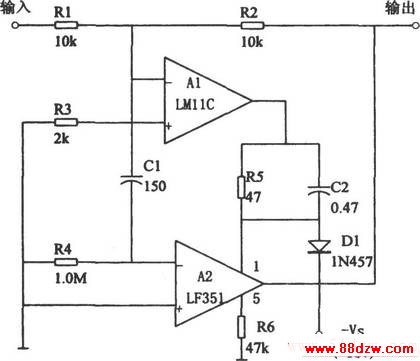

如图所示为高精度低偏置电流跟随器电路。电路中采用了通用型集成运放LM11C和场效应管输入型集成运放LF351。LM11C的偏置电流很小(约为l00pA)，失调电压低(约为0.6mV)，共模抑制比达110dB。LF351运算放大器的失调电压为10mV，静态电流为3.4mA，输入偏流仅为200PA。电路中A2采用交流耦合，以减小偏置电流。该电路需要较长的过载恢复时间，其共模输入电压也不能超过±l0V，若将A2改为直接耦合，虽然可以消除上述缺点，但是当温度升高时其偏置电流将变大，造成工作不稳定。该电路对于10V的阶跃输入，电路的输出电压能在10μs内达到0.01％的精度水准。

LM11集成运放的主要参数(典型值)：

LF351集成运放的主要参数(典型值)：
