由INA321／322构成的低成本、精度适中的心电图机ECG放大电路

文章摘要： 如图所示为由INA321／322构成的低成本、精度适中的心电图机ECG放大电路。来自于病人左右手臂的信号输入INA321／322，经INA321／322放大后输出到运放OPA336，由OPA336反相放大100倍后产生输出电压VOUTPUT。共模电压设置由2MΩ电阻完成。VR给OPA336反相放大提供偏置电压，使输出电压以此偏置电压为工作点变化。同理，由另一个OPA336构成反馈，加到INA321／322的REF端作为偏置电压，使INA321／322 6脚的输出电压以此偏置电压为丁作点变化。一个OPA336则作为电压跟随器，用于右腿驱动。对于不同的应用场合的滤波器要求，可以改变输出端电容值来

由INA321／322构成的低成本、精度适中的心电图机ECG放大电路,标签：放大电路,电路设计,http://www.88dzw.com

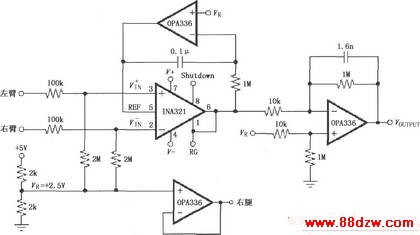

如图所示为由INA321／322构成的低成本、精度适中的心电图机ECG放大电路。来自于病人左右手臂的信号输入INA321／322，经INA321／322放大后输出到运放OPA336，由OPA336反相放大100倍后产生输出电压VOUTPUT。共模电压设置由2MΩ电阻完成。VR给OPA336反相放大提供偏置电压，使输出电压以此偏置电压为工作点变化。同理，由另一个OPA336构成反馈，加到INA321／322的REF端作为偏置电压，使INA321／322 6脚的输出电压以此偏置电压为丁作点变化。一个OPA336则作为电压跟随器，用于右腿驱动。对于不同的应用场合的滤波器要求，可以改变输出端电容值来满足。
