海信TPW42M69液晶彩电机信号流程图及信号流程介绍
[09-13 23:37:26] 来源:http://www.88dzw.com 电视机电路 阅读:8566次
文章摘要:1、整机信号流程图:2、信号板的供电示意图:(1)区别点:TPW42M39A和TPW42M69使用的33V调谐电路,与之前MST9U88L机芯采用的电容三点振荡电路和PWM升压电路有所不同。所采用的DC-DC主芯片为片式电路\GSC34063\TP\JK\ROH(SAP编码:1051114),和之前接触的降压型DC-DC(例如:MP1580/MP1583)有所不同,利用12V升压电路实现,具体实现的电路如下图所示:12V经过电感L13给芯片GSC34063的#6脚供电,经过电阻R495再经过电感L36,给芯片GSC34063的#1脚供电,控制芯片内部的工作。(2)本机的供电网络:1)Stand

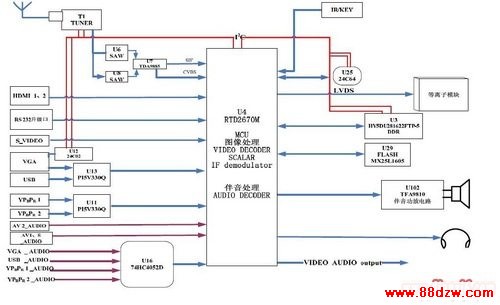

海信TPW42M69液晶彩电机信号流程图及信号流程介绍,标签:电视机电路,电路设计,http://www.88dzw.com1、整机信号流程图:
2、信号板的供电示意图:
(1)区别点:

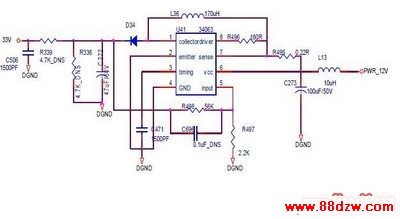

TPW42M39A和TPW42M69使用的33V调谐电路,与之前MST9U88L机芯采用的电容三点振荡电路和PWM升压电路有所不同。所采用的DC-DC主芯片为片式电路\GSC34063\TP\JK\ROH(SAP编码:1051114),和之前接触的降压型DC-DC(例如:MP1580/MP1583)有所不同,利用12V升压电路实现,具体实现的电路如下图所示:
12V经过电感L13给芯片GSC34063的#6脚供电,经过电阻R495再经过电感L36,给芯片GSC34063的#1脚供电,控制芯片内部的工作。
(2)本机的供电网络:
1)Standby高电平开机,低电平待机;
2)PWR_12V经过稳压成5V后,给高频头和中放供电;
3)PWR_5V经过稳压后,形成2.6V给DDR供电,1.3V给主芯片供电,3.3V给主芯片供电;
4)16V给伴音功放电路供电;
5)VS_ON是用来控制屏的扫描电压,高电平为打开,低电平关闭,高电平是指大于4V,低电平要求小于0.7V。
注意:LG屏的#22脚为AUTO_GND选择,意思是当接地的时候,需要线路板控制其上电电压VS_ON和STANDBY;如果悬空的话,为AUTO状态,各路电压会正常工作,请售后服务部门在维修时引起注意。

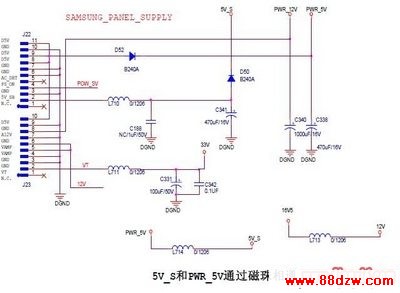

(3)三星模块供电:(如下图所示)
三星屏的供电控制较为简单,只有STANDBY引脚可以控制,没有VS_ON引脚控制。三星模块的控制信号和LG模块控制信号相反,三星模块是低电平开机,而LG都是高电平开机。在LVDS输出方面还有一点区别:

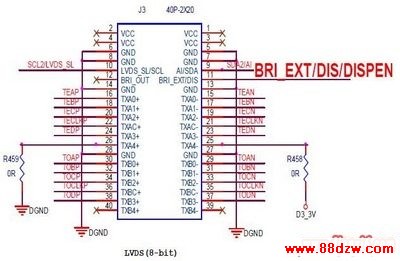

说明:(1)LGmoudle(模块)8bit需要R457、R458接地;(2)SAMSUNGmodule(模块)8bit不需要R457、R458接地。
LG模块显示图像的时候,LVDS线的#11脚是需要置高电平才能显示图像,这里的高电平是需要大于3V。如果该引脚接地,则无图像显示,三星模块没有此项要求。DISPEN的意思为Displayenable,能够显示图像的意思。
3、整机具体信号流程:
整机的供电网络与液晶电视基本相同,只是在DDR 供电方面需要开关。待机的时候,切掉DDR 供电,电路如下图所示:
分两种控制情况:(R211、Q15、R208未接)开机时,UART1为高电平,Q14导通,导通之后G1和G2为低电平;由于U13(IRF7314)为P-MOS管,当控制脚出现低电平时,内部MOS管导通。U13内部开关打开,输出DDR_VCC_5V。
待机时,UART1为低电平,Q14截止,G1和G2端出现高电平,IRF7314内部开关关断,不能输出5V。
为什么之前的等离子电视没有这样呢?在待机时,切断DDR供电,这样做是为了省电。保证待机时,DDR(HY5DU281622FTP-5)的消耗功率约为1W。
