从图2中可以看到，把ADC0809的ALE信号与START信号接在一起，这样可使得在信号的前沿写入(锁存)通道地址，紧接着在其后沿就启动转换。启动A/D转换只需要一条P2．7=0指令。在此之前，要将P2．7清零并将最低3位与所选的通道对应的地址送入数据指针DPTR中。ADC0 809的转换结束信号EOC取反后与AT89S52的相连，采用中断方式读取A/D转换结果，并启动下一次A/D转换。也可定时启动A/D转换，并读取上次转换结果。

　　2．4 声音编码存储电路

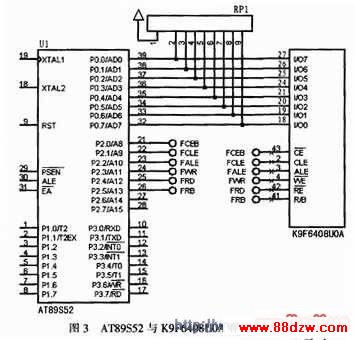

　　在采样时每一采样点都会产生1字节的数字编码信号，由于采样的频率为8 kHz，若录音15 min，则所需的存储空间为7．031 25 MB，故系统选用8 MB的Flash存储器K9F6408U0A，由于该存储器的地址线和数据线可复用，这样可节省I/O接口。K9F6408UOA的最大优点在于其命令、数据和地址均可通过8条I/O接口线与主控制器进行通信，大大简化了系统的连线，增强了系统的稳定性。除8条I/O接口线外，K9F6408 UOA还包括以下控制线，1)CLE：命令锁存使能端，高电平有效。在信号的上升沿，命令信号可通过I/O口锁入命令寄存器；2)ALE：地址锁存使能端，高电平有效。在信号的上升沿，地址信号可通过I/O口锁入地址寄存器；3)：片选线，低电平有效。在页编程或块擦除操作期间或器件处于忙状态时，高电平将被忽略。4)：写使能口，命令、地址和数据在信号的上升沿被锁定；5)：读使能口，在该口的下降沿将数据送到I/0口线上，并使内部列地址寄存器加1；6)WP：写保护口，低电平有效，当其为低时，编程擦除操作禁止；7)R/B：操作状态指示信号。为低时，表示正在编程、擦除或读操作，操作结束后变高。利用上述控制线，从而方便实现系统主控制器对K9F6 408U0A的控制。AT89S52单片机与K9F6408UOA存储接口电路如图3所示。





www.88dzw.com

    2．5 PWM输出电路

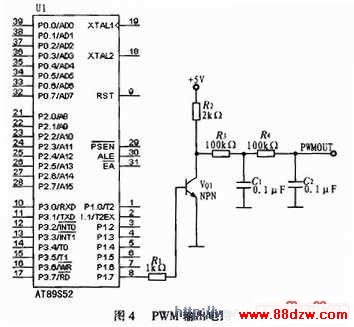

　　本设计采用单片机输出PWM信号驱动音频放大电路，PWM输出电路如图4所示。PWM是一种利用微处理器的数字输出控制模拟电路的有效技术，对一系列脉冲的宽度进行调制，等效获得所需波形，并且由于没有使用D/A转换器，系统成本减少很多。PWM的优点是从处理器到被控系统信号都是数字形式的，无需进行D/A转换。让信号保持为数字形式可将噪声影响降到最小。此外PWM信号很容易通过MCU的软件进行控制，即使电路稍微有些系统误差，易于通过软件进行校正。

    图4中，利用单片机的P1．7引脚输出一定宽度的PWM信号，通过三极管整形后，作用在惯性环节上，得到的输出信号PWMOUT将作用在音频功放电路上，还原为声音。

　　2．6 音频功率放大电路

　　为了使系统有足够大的输出，驱动扬声器发声，便于调节音量，在PWM输出电路后使用了音频信号功率放大器LM386构建功率放大电路，如图5所示。

      LM386型音频功率放大器主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在其引脚1和8之间外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6 V电源电压下，其静态功耗仅为24 mW，使得LM386特别适用于电池供电的场合。PWMOUT为PWM输出电路的输出，扬声器为8 Ω，0．5 W。经过调试发现将电源+5 V用10μF和0．1μF的电容滤波后，会减小很多噪声，效果较好。
