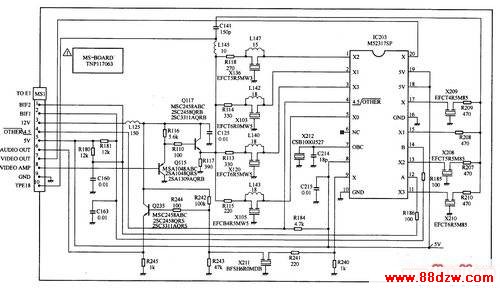

　　制式切换电路如下图所示。制式切换电路主要由IC203（M52317SP）组成，M52317SP引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 B/G制(5．5MHz)视频全电视信号输入 1.2 11 6．5MHz伴音中频信号输入 1.8 2 I制(6．0MHz)视频全电视信号输入 1.2 12 控制信号输入1 4.6 3 D／K制(6．5MHz)视频全电视信号输入 1.2 13 5．5MHz伴音中频信号输入 1.8 4 4．5MHz／其他控制电平输出 3.2 14 控制信号输入2 4.6 5 M制(4．5MHz)视频全电视信号输入 1.2 15 6．0MHz伴音中频信号输入 1.9 6 空   16 地 0 7 振荡器 2 17 4．5MHz伴音中频信号输入 1.9 8 电源 4.9 18 电源 4.9 9 混频后的第二伴时中频输出 2.9 19 电源 4.9 10 控制信号输入3，接地 0 20 视频信号输出 1.1

　　AN5192K的（39）脚输出的视频和第二伴音中频混合信号经Q151缓冲放大后，从Q151的发射极输出，送到制式切换板，再经Q115、Q117缓冲，分两路输出：

　　一路经C141耦合，通过x209（4.5MHz）、X208（5.5MHz）、X210（6.5MHz）组成的一组带通滤波器选出第二伴音中频信号，从M52317SP的（17）、（15）、（13）、（11）脚输入，经内部混频和电子开关选择后，从（9）脚输出6.0MHz的第二伴音中频信号，经X211（6.0MHz）选频、Q235缓冲后，作为TV音频信号送AN5192K的（34）脚，进行伴音中频解调。

　　另一路通过X136（5.5MHz）、X103（6.0MHz）、X120（6.5MHz）、X105（4.5MHz）陷波器选取出视频信号，分别输入M52317SP的（1）、（2）、（3）、（5）脚，经内部电子开关切换后从（20）脚输出，作为TV视频信号送至AN5192K的（38）脚。

　　M52317SP的（12）、（14）脚为控制端，受控于CPU的（15）、（14）脚，用于对输出的第二伴音中频和视频信号进行选择。

　　提示与引导  本机为多制式彩色电视机，根据信号制式不同，中频电路特性需要改变，其工作过程是：当输入的第二伴音中频信号为4.5MHz（M制）时，M52317SP的（4）脚输出低电平，加到高频头的B BV端，高频头B BV端内部电路组成的33.5MHz陷波器接入图像中放的前置电路，吸收掉33.5MHz伴音中频信号，使中频特性曲线满足NTSC-M制的要求。当输入的第二伴音中频为5.5／6.0／6.5MHz（B／G、I、D／K制）时，M52317SP的（4）脚输出高电平，使高频头内33.5MHz陷波器不能接入电路，不起吸收作用。可见，该机高频头不同于普通的高频头。
