创维5S01机芯彩电亮度/色度电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com 亮度信号处理电路
该机亮度信号处理电路极其简洁,在STV2116内部,集成有SVHS(Y/C分离输入)选择开关及自动校准的色带通滤波器、色度信号陷波器及亮度延迟线等,几乎不需要外围元件,大大简化了电路。
从AV/TV切换电路送来的全电视信号/亮度信号由IC201 (STV2116)的(20)脚进入,若输入的是全电视信号,则经过内部色度陷波器取出亮度信号,若输入的是亮度信号,则直接输出亮度信号,输出的亮度信号经内部延迟线延迟和锐度控制后,加到基色矩阵电路,进行三基色信号的解调。
色度信号处理电路

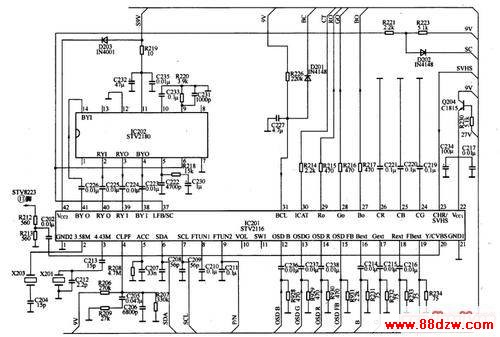

色度信号处理电路如下图所示。
由IC201 (STV2116)的(20)脚进入的全电视信号经色度带通滤波器取出色度信号,与(23)脚输入的S端子色度信号在内部SVHS开关进行切换,切换后的色度信号经自动色度控制电路( ACC)处理后,送到内部色度信号解调器。
STV2116的(8)脚为色度滤波器调谐端,由于色带通滤波器和色陷波滤波器均集成在集成电路内部。所以色度信号的选通及陷波都通过PLL控制,改变(8)脚的外接滤波器电容,可以调整滤波器的中心频率,以适应不同制式的信号。
STV2116与IC202 (STV2180)集成基带延迟线配合使用,可组成免调PAUNTSC/SECAM解码电路,省去了普通彩色电视机中解码电路的烦琐调整,保证了电视机解码的准确性和一致性。
STV2180为1行集成色度延迟线,对PAL制色度信号来说,STV2180完全等同于普通的1行玻璃超声延迟线的作用;对NTSC制色差信号来说,STV2180起减小R-Y、B-Y信号相互串扰的作用;对SECAM制色差信号来说,STV2180起1行存储器的作用。STV2180内部电路框图如右图所示,引脚功能如下表所示。
通过色度解调器解调出的R-Y、B-Y信号,由STV2116的(40)、(41)脚输出,送到STV2180的(2)、(14)脚内的基带延迟线,经STV2180处理后,得到相位准确的R-Y、B-Y信号,从STV2180的(3)、(4)脚输出,加到STV2116的(39)、(38)脚。进入内部矩阵电路,首先解调出3一Y色差信号,然后,三个已解调的色差信号与Y信号混合,解调出R、G、B三基色信号。这一级可进行色度、对比度、亮度控制。STV2116的(31)脚为自动对比度控制端,经D201、R304与行输出变压器高压包接地端(3)脚相接,以实现自动对比度控制,自动限制束流的大小。
经一STV2116内部解调出的R、G、B三基色信号,与(14)、(13)、(12)输入的字符R、G、B信号一起送入内部切换开关,在(15)脚字符消隐脉冲的控制下,进行图像/字符信号的切换混合,最后从STV2116的(29)、(28)、(27)脚输出R、G、B信号,送到末级视放电路。
