长虹G2966彩电AV/TV切换电路工作原理

文章摘要：TA1218N的（42）脚为视频信号输出端2。从TA1218N的（7）、（10）、（12）、（16）、（28）脚输入的视频信号经开关切换后，可从（42）脚输出，送至PIP电路进行处理。2.Y/C信号输出从TA1218N的（12）、（14）脚输入的AVl Y/C信号，从（16）、（18）脚输入的AV3 Y/C信号和从（30）、（32）脚输入的Y/C信号，这三组Y/C分离信号经Y/C切换开关选择后，从（34）脚输出C信号，从（36）脚输出Y信号，它们作为主画面的Y、C信号（ AV-Y、AV-C）送到信号板中的小信号处理集成电路TA1222中进行处理。若接收的是SECAM制信号，则TA1218N的（

长虹G2966彩电AV/TV切换电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

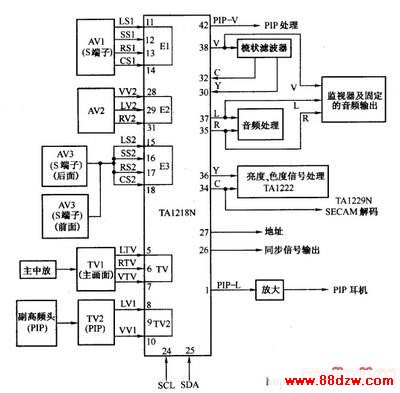

　　TA1218N的（42）脚为视频信号输出端2。从TA1218N的（7）、（10）、（12）、（16）、（28）脚输入的视频信号经开关切换后，可从（42）脚输出，送至PIP电路进行处理。

　　2.Y/C信号输出从TA1218N的（12）、（14）脚输入的AVl Y/C信号，从（16）、（18）脚输入的AV3 Y/C信号和从（30）、（32）脚输入的Y/C信号，这三组Y/C分离信号经Y/C切换开关选择后，从（34）脚输出C信号，从（36）脚输出Y信号，它们作为主画面的Y、C信号（ AV-Y、AV-C）送到信号板中的小信号处理集成电路TA1222中进行处理。若接收的是SECAM制信号，则TA1218N的（34）脚输出的C信号送到SECAM解码集成电路TA1229N中进行SECAM解码。

　　3.音频信号输出TA1218N的音频信号输出端共有6个，分别是（39）、（40）、（35）、（37）、（2）、（1）脚。从TA1218N的（5）、（8）、（11）、（15）、（29）脚输入的音频L信号，经开关切换后，分两路输出：一路从（37）脚输出，送到主画面的伴音处理电路；另一路从（1）脚输出，作为PIP伴音信号，经放大后，送至PIP耳机。从TA1218N的（6）、（9）、（13）、（17）、（31）脚输入的音频R信号，经开关切换后，从（35）脚输出。送到主画面的伴音处理电路。本机（2）脚输出端未使用，（39）、（40）脚为TV音频R、L信号强制输出端，也未使用。

　　4.同步信号输出在TA1218N内，同时选择某一路视频信号从（4）脚输出，经CV01耦合，又从（3）脚输入至同步分离电路。经同步分离产生的同步信号从（26）脚输出，送至CPU的（36）脚，用作子画面的识别信号。
