　　AV/TV切换电路框图如下图所示。

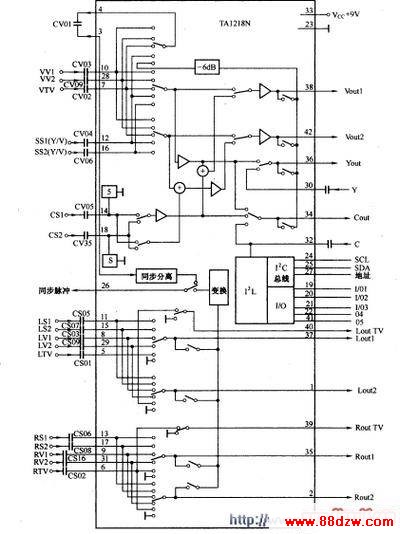

　　AV/TV采用了IIC总线控制的切换集成电路QV01（ TA1218N），其内部电路框图如右图所示，引脚功能及实测数据如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 音频信号输出2(1)(PIP) 4 13 AV1音频信号输入(R) 4 2 音频信号输出2(R) 4 14 AV1色度信号输入 0.1 3 视频检测输入 6.6 15 AV3音频信号输入(L) 4 4 视频检测选择输出 3.4 16 AV3亮度信号输入或视频全电视信号输入 4.6 5 TV音频输入(L) 4 17 AV3音频信号输入(R) 4 6 TV音频输入(R) 4 18 AV3色度信号输入 0.1 7 TV视频信号输入 4.6 19 输入／输出口1 0.2 8 TV2音频信号输入(L) 4 20 输入／输出口2 0.1 9 TV2音频输入(R) 4 21 输入/输出口3 0.1 10 TV2视频信号输入 4.6 22 输出口4 0.1 11 AV1音频信号输入(L) 4 23 地 0 12 AV1亮度视频输入或视频全电视信号输入 4.6 24 时钟线（IIC总线） 4.9 25 数据线（IIC总线） 4.9 34 色度信号输出 3.8 26 复合同步信号输出 4.8 35 音频信号输出1(R) 4.1 27 地址端 0 36 亮度信号输出 4.8 28 AV2视频信号输入 4.6 37 音频信号输出1(L) 4 29 AV2音频信号输入(L) 4 38 视频信号输出1 4.4 30 亮度信号输入 4.1 39 TV音频信号输出(R) 4.4 31 AV2音频信号输入(R) 4 40 TV音频信号输出(L) 4.4 32 色度信号输入 4.1 41 输出口5 0.1 33 +9V电源输入 9 42 视频信号输出2(PIP) 4.5

　　一、信号的输入情况
　　
　　第一组输入信号是主画面信号。从H002的（7）脚输出的视频全电视信号（TV-V）经QV03、QV04、QV05、QV06放大、CV02耦合，送至AV/TV切换开关电路TA1218N的（7）脚；从H002的（12）、（14）脚输出的TV-R、TV-L音频信号，分别经CS02、CS01送至TA1218N的（6）、（5）脚。

　　第二组输入信号是子画面信号。经副高频头、副中放HY02处理后，从（15）脚输出视频信号、（10）脚输出音频信号L。其视频信号（ TV2-V）经RY02、QY10送至TA1218N的（10）脚；音频信号（TV2-L）经电容CS03耦合到TA1218N的（8）脚。

　　第三组输入信号（ AV1）是从AV1插孔输入的S端子信号（或视频信号）和音频R、L信号。来自S端子的色度信号（CS1），经CV05耦合到TA1218N的（14）脚，亮度信号（YSl）或视频信号（VS1）经CV04耦合到TA1218N的（12）脚。音频信号（LS1、RS1）分别经CS05、CS06耦合到TA1218N的（11）、（13）脚。

　　第四组输入信号（ AV2）是由AV2插孔输入的视频信号和音频R、L信号。视频信号经CV09耦合到TA1218N的（28）脚，R、L音频信号分别经CS16、CS09送到TA1218N的（31）、（29）脚。

　　第五组输入信号（ AV3）来自两处，一处在电视机前面板的S端子、视频信号插孔和音频信号插孔；另一处在电视机背后板上的AV3插孔。上下两处S端子色度信号（CS2）经QV11放大、CV35耦合到TA1218N的（18）脚；亮度信号或视频信号（SS2）经CV06耦合到TA1218N的（16）脚；音频信号RS2、LS2分别经CS08、CS07耦合到TA1218N的（17）、（15）脚。

　　二、信号的输出情况
　　
　　1.视频信号输出TA1218N的（38）脚为视频信号输出端1。从TA1218N的（7）、（10）、（12）、（16）、（28）脚输入的视频信号经视频输入切换开关选择后从（38）脚输出。其中一路经QV13缓冲放大后，送至监示器插孔；另一路经接插件PV11B的（28）脚送至梳状滤波器TC9090N的（3）脚进行Y/C分离，分离出的亮度信号Y从TC9090N的（25）脚输出，色度信号C从（23）脚输出，Y、C信号再送回到TA1218N的（30）、（32）脚。
