脚号 功能 电压(V) 脚号 功能 电压(V) 1 音频输入1（左声道） 11.4 6 输出2（右声道） 13 2 静音控制 26 7 供电电压 26 3 1/2烘电电压 13 8 反相输入 13 4 输出1（左声道） 13 9 输入2（右声道） 11.4 5 负压供电，接地 0

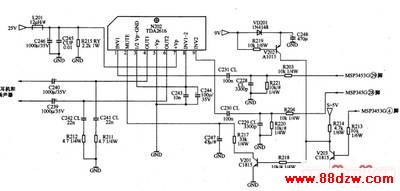

　　从MSP3453G的（28）、（29）脚输出的左右声道音频信号，经接插件和阻容元件耦合，分别加到TDA2616的（1）、（9）脚。经功率放大后的音频信号，从TDA2616的（4）、（6）脚输出，经C240、C239耦合，经接插件去耳机插座，再经耳机插座簧片接入扬声器。

　　该机设有静音控制电路，由MSP3453G的（4）脚进行控制，静音时，MSP3453G的（4）脚输出低电平，经插接件、R213加到V203的基极，V2Q3截止，其集电极输出的高电平加到V201的基极，控制V201导通。V201导通后，其集电极低电平经R217加到TDA2616的静音控制端（2）脚，关闭了TDA2616的音频功率输出。

　　关机静音电路由V202、VD201、C248等组成。开机后，9V电压经VD201对C248充电，使C248两端充有8.5V左右的电压。关机时，9V电源消失，C248放电，使V202导通，其集电极输出高电平导致V201导通，V201集电极输出的低电平加到TDA2616的（2）脚，关闭TDA2616的音频输出，避免了关机时的噪声输出。
