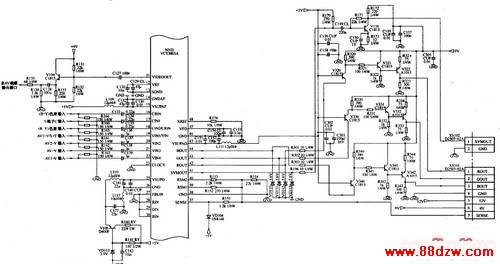

　　亮度/色度信号处理电路如下图所示。

　　1.亮度信号处理电路
　　
　　亮度信号处理全部集成在VCT3803A内部，VCT3803A的（21）脚为TV视频信号输入端，（19）脚为AV1视频信号或S端子Y信号输入端，（20）脚为AV2视频信号输入端，（22）脚为AV3视频信号输入端。亮度信号经VCT3803A内部的视频开关切换控制后，一路从（11）脚输出，送到AV视频输出端子；另一路再经视频识别电路、视频滤波器分离出亮度信号（Y）与色度信号（C），其中的亮度信号经亮度信号处理电路处理后，送到YUV插入与矩阵电路。

　　2.色度信号处理电路
　　
　　从VCT3803A的（17）脚输入的S端子色度信号，或经VCT3803A内部分离出的色度信号进入内部的视频开关，经切换控制后，再经视频识别电路、视频滤波器分离出亮度信号（Y）与色度信号（C）。其中的色度信号经放大及自动色度控制后，送至解码电路，解调出R-Y、B-Y信号。

　　色度解调所需的彩色副载波由VCT3803A的（56）、（57）脚外接的20.25MHz晶振经分频后提供，解调出的R-Y、B-Y信号经内部的1行基带延迟线延迟后，与亮度（Y）信号一起作为内部YUV信号。另外，VCT3803A的（19）、（16）、（18）脚还可引入的外部Y/U/V信号，两路Y/U/V信号经选择开关切换后，其中的R-Y、B-Y色差信号被送到色差矩阵电路，解调出G-Y色差信号。最后，R-Y、B-Y、G-Y色差信号与亮度信号Y-起恢复出图像R、G、B三基色信号，图像R、G、B信号再与VCT3803A内部送来的字符R、G、B信号进行切换，切换后的R、G、B基色信号从VCT3803A的（42）、（43）、（44）脚输出，经共基放大器V320、V330、V340展宽频带后，再经V321、V331、V341缓冲，V322、V332、V342放大后，送至末级视放电路。

　　VCT3803A的（28）～（30）脚为外部RGB信号输入端，（27）脚为外部消隐信号输入端，可用于输入画中画RGB信号，该机未用。

　　VCT3803A的（37）、（39）、（40）脚为黑电流检测输入脚，用于控制（42）、（43）、（44）脚输出的R、G、B基色信号的直流电平和幅度，以便自动校正暗平衡和亮平衡。
