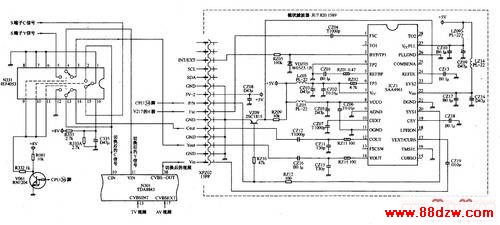

　　Y/C分离与切换电路如下图所示。

　　1.Y/C信号分离电路
　　
　　Y/C信号分离电路以ICZ1 （SAA4961）为核心构成，SAA4961引脚功能如下表所示。

脚号 功能 电压(V) 脚号 功能 电压(V) 1 副载波输入 0 15 CVBS或Y信号输出 2.3 2 内部连接 0 16 内部连接 0 3 直通模式控制 3.4 17 CVBS或外接Y输入 1.2 4 内部连接 0 18 带通滤波器 2.1 5 去耦电容器 1.2 19 存储电容器 1 6 内部连接 5 20 制式选择1 3.1 7 电源供电 5 21 数字部分接地 0 8 模拟部分缓冲寄存器 5 22 数字部分电源电压 5 9 模拟部分接地 0 23 制式选择2 0 10 外部色度信号输入 0.3 24 去耦电容器 1.2 11 输出缓冲寄存器接地 0 25 输入／输出控制 3.2 12 色度信号输出 1.3 26 模拟锁相环部分接地 0 13 副载波选择切换 0 27 模拟锁相环电源电压 5 14 亮度信号输出 2.3 28 内部连接 0

　　TDA8843的（13）脚为TV视频信号输入端，（17）脚为AV视频信号输入端，两脚输入的信号由内部电路AV/TV切换后，从（38）脚输出，一路送到AV视频输出插口；另一路送梳状滤波器SAA4961的（17）脚，经内部处理后，分离出亮度Y信号从SAA4961的（14）脚输出，加到N331（ HEF4053）的（8）脚，分离出的色度C信号从SAA4961的（12）脚输出，加到N331 （HEF4053）的（14）脚。

　　当接收NTSC-M制信号时，CPU的（34）脚输出高电平，一方面加到SAA4961的（20）脚，另一方面控制V209导通，使SAA4961的（23）脚为低电平。此时SAA4961工作在NTSC-M制式，对（17）脚输入的NTSC-M制信号进行Y/C分离。

　　2.S端子Y/C信号和视频Y/C信号切换电路
　　
　　S端子Y/C信号和视频Y/C信号切换电路以N331（HEF4053）为核心构成，其逻辑控制真值表如下表所示。

控制信号 开关接通情况 9 10 11 和(4)脚（切换后的Y信号输出）接通的脚是 和⑩脚（S端子C信号输入）接通的脚是 和(14)脚（Y/C分离电路SA4961输出的Y信号）接通的脚是 L L L (5)脚（S端子Y信号） (2)脚（切换后的C信号） (12)脚（接地） L L H (5)脚（S端子Y信号） (2)脚（切换后的C信号） (13)脚（切换后的C信号） L H L (5)脚（S端子Y信号） (1)脚（接地） (12)脚（接地） L H H (5)脚（S端子Y信号） (1)脚（接地） (13)脚（切换后的C信号） H L L (3)脚（Y/C分离电路SAA4961 (2)脚（切换后的C信号） (12)脚（接地） 输出的Y信号） H L H (3)脚（Y/C分离电路SAA4961输出的Y信号） (2)脚（切换后的C信号） (13)脚（切换后的C信号） H H L (3)脚（Y/C分离电路SAA4961输出的Y信号） (1)脚（接地） (12)脚（接地） H H H (3)脚（Y/C分离电路SAA4961输出的Y信号） (1)脚（接地） (13)脚（切换后的C信号）

　　S端子输出的Y、C信号加到N331 （HEF4053）的（5）、（15）脚，Y/C分离电路SAA4961输出的Y、C信号加到N331 （HEF4053）的（3）、（14）脚，切换后的Y信号从N331 （HEF4053）的（4）脚输出，加到TDA8843的（11）脚，切换后的C信号从N331（HEF4053）的（2）、（13）脚输出，加到TDA8843的（10）脚。

　　N331 （HEF4053）的（9）、（10）、（11）脚为切换控制端，由CPU的（36）脚输出的Y/C开关信号经V061倒相后进行控制。
