可控硅移相触发器KC05应用电路图
[11-20 13:40:18] 来源:http://www.88dzw.com 基本电路电路图 阅读:8245次
文章摘要:相关元件PDF下载:KC05 KC05适用于双向可控硅或反并联可控硅线路的交流相位控制。具有锯齿波线性好、移相范围宽、控制方式简单、易于集中控制、有交互保护、输出电流大等优点。是交流调光、调压的理想电路。同样也适用于半控或全控桥式线路的相位控制。 电参数如下:电源电压:外接直流电压+15V,允许波动±5%(±10%功能正常)。电源电流:≤l2mA。同步电压:≥l0V。同步输入端允许最大同步电流:3mA(有效值)。移相范围:≥l70°(同步电压30V,同步输入电阻10kΩ)。移相输入端偏置电流≤l0µA。锯齿波幅度:≥7~8.5V。输出脉冲:a.脉冲宽度:l00µs~
可控硅移相触发器KC05应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:

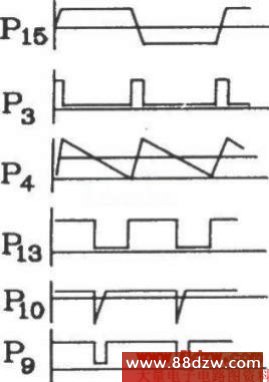

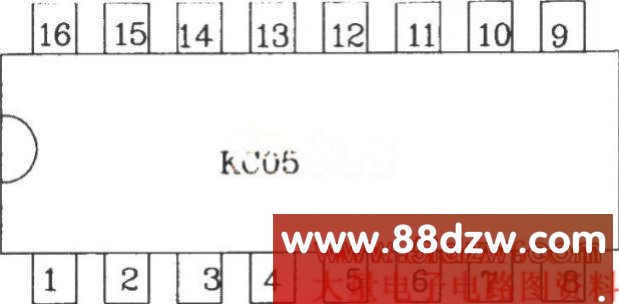

KC05
KC05适用于双向可控硅或反并联可控硅线路的交流相位控制。具有锯齿波线性好、移相范围宽、控制方式简单、易于集中控制、有交互保护、输出电流大等优点。是交流调光、调压的理想电路。同样也适用于半控或全控桥式线路的相位控制。 电参数如下:电源电压:外接直流电压+15V,允许波动±5%(±10%功能正常)。电源电流:≤l2mA。同步电压:≥l0V。同步输入端允许最大同步电流:3mA(有效值)。移相范围:≥l70°(同步电压30V,同步输入电阻10kΩ)。移相输入端偏置电流≤l0µA。锯齿波幅度:≥7~8.5V。输出脉冲:a.脉冲宽度:l00µs~2 ms(通过改变脉宽阻容元件达到)。b.脉冲幅度:>13V。C.最大输出能力:200mA(吸收脉冲电流)。d.输出反压:BVceo≥l8V(测试条件:Ie=100µA允许使用环境温度:-l0~70℃。
