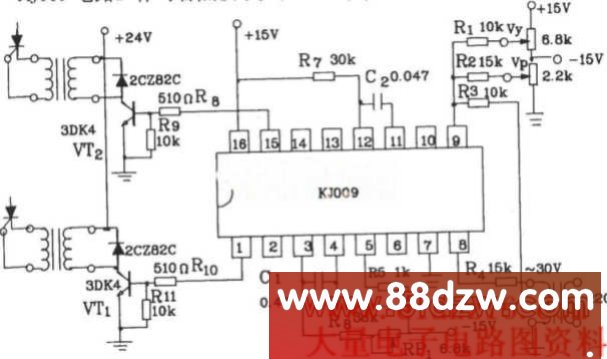

由可控硅过零触发器KJ009组成的应用电路图
[11-21 15:02:39] 来源:http://www.88dzw.com 基本电路电路图 阅读:8937次
文章摘要:相关元件PDF下载:KJ009 KJ009的基本性能与KJ004相同,可以互换使用。由于器件内部采用了反向阻断四级硅晶闸管作脉冲记忆,提高了抗干扰能力和触发脉冲的前沿陡度,脉冲的宽度有较大的调节范围。该电路适用于单相、三相全控桥式供电装置中作可控硅的双路脉冲移相触发。两路相位差180°的移相脉冲可以方便地构成全控桥式触发线路。该电路具有输出负载能力大、锯齿波性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低、有脉冲列调制输出端等功能和特点。 电参数如下:电源电压:直流+15V,-l5V,允许波动±5%(±10%功能正常)。电源电流:正电流≤15mA,负电流≤10mA。同步电压:
由可控硅过零触发器KJ009组成的应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
KJ009
KJ009的基本性能与KJ004相同,可以互换使用。由于器件内部采用了反向阻断四级硅晶闸管作脉冲记忆,提高了抗干扰能力和触发脉冲的前沿陡度,脉冲的宽度有较大的调节范围。该电路适用于单相、三相全控桥式供电装置中作可控硅的双路脉冲移相触发。两路相位差180°的移相脉冲可以方便地构成全控桥式触发线路。该电路具有输出负载能力大、锯齿波性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低、有脉冲列调制输出端等功能和特点。

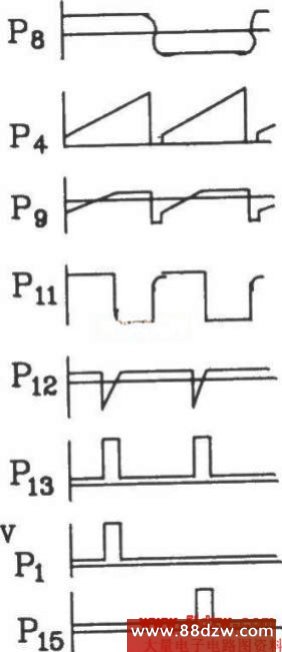

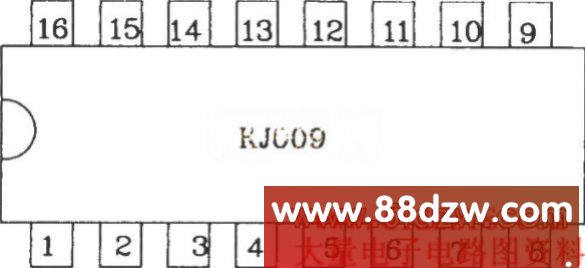

电参数如下:电源电压:直流+15V,-l5V,允许波动±5%(±10%功能正常)。电源电流:正电流≤15mA,负电流≤10mA。同步电压:任意值。同步输入端允许最大同步电流:6 mA(有效值)。移相范围:≥l70°(同步电压30V,同步输入电阻15kΩ)。锯齿波幅度:≥10V(幅度以锯齿波出现平顶为准)。输出脉冲:a.脉冲宽度:400µs~2ms(改变脉宽阻容元件达到)。b.脉冲幅度:>13V。c.最大输出能力:l00mA(流出脉冲电流)。输出反压:BVceo≥18V(测试条件:Ie≤100µA)。正负半周脉冲相位不均衡度≤±3°。KJ009采用双列直插l6脚封装,如图所示。
