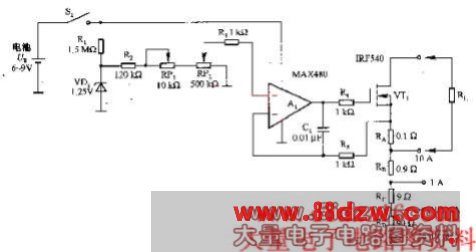

文章摘要:图是负载实验控制电路。这种电路的外接负载最大可达10A,广泛用于实验电源、功率放大器,LED和继电器以及螺线管等驱动器的承载能力实验。与一般的电阻负载不同,它通过在1·2一50V电压范围调整负载电流,使实验负载保持恒定。电路中采用功率MOS-FET(VTl)和检测电阻(RA一RD)消耗负载功率,电池工作用于隔离,解决接地的问题。RP2采用10圈电位器,提高了精度和分辨率。RP2的滑动端为Al提供参考电压,通过反馈确保旺,滑动端电压呈现在R5上,迫使需要的负载电流通过VT1。Al的偏置电流(最大为3nA)通过RA一RD串联电阻流通,该电流乘以4个电阻之和(100Ω得到30OnV误差电压。这种误差
负戴实验控制电路,标签:电路图讲解,电路图练习,http://www.88dzw.com 图是负载实验控制电路。这种电路的外接负载最大可达10A,广泛用于实验电源、功率放大器,LED和继电器以及螺线管等驱动器的承载能力实验。与一般的电阻负载不同,它通过在1·2一50V电压范围调整负载电流,使实验负载保持恒定。电路中采用功率MOS-FET(VTl)和检测电阻(RA一RD)消耗负载功率,电池工作用于隔离,解决接地的问题。RP2采用10圈电位器,提高了精度和分辨率。RP2的滑动端为Al提供参考电压,通过反馈确保旺,滑动端电压呈现在R5上,迫使需要的负载电流通过VT1。Al的偏置电流(最大为3nA)通过RA一RD串联电阻流通,该电流乘以4个电阻之和(100Ω得到30OnV误差电压。这种误差电压与由RP2提供A1同相输入端的电压相比非常小,可以忽略不计。Cl用于增强稳定性,RA一RD串联电阻可以得到4个范围的输出电流。
校准时,接人电池并使电路工作,然后接入5V/l0A的电源作为实验负载RL。在RP2为满度情况下,调整RPl并用安培表读出精确的10·OOA电流。为了检查电路的线性,准确地调整RP2,并用安培表读出5,OOA电流。调整RB一RD的阻值,校准余下的电流范围即可。
