相关元件PDF下载：

KC11
可控硅移相触发器KCll是KC01的改进型，适用在各种供电装置中作可控硅的单路脉冲移相触发。触发器具有线路简单、移相线性度好、抗干扰性能好、移相范围宽、能宽脉冲触发等优点。可以在单相、三相半控桥式供电装置中作移相触发使用。 电参数如下：电源电压：直流+15V，-l5V，允许波动±5％(±10％功能正常)。电源电流：正电流≤15mA。同步电压：任意值(一般l0V左右)。移相范围：≥l70°。锯齿波幅度：≥l0V(幅度以锯齿波出现平顶为准)。输出脉冲：a．脉冲宽度：l00µs～3.3ms(改变脉宽电容达到)。b．脉冲幅度：>13V(输出接1kΩ电阻负载)。C．最大输出能力：l5mA(吸收电流)。d．输出反压：Bvceo≥l8V(测试条件：Ie=100pA)。移相线性误差：≤±1％。同步输入端允许最大同步电流：3mA(有效值)。允许使用环境温度：-l0～+70℃。KC11引脚图同步电压大于10V时需串入限流电阻R3，R3的阻值可以按下式计算：

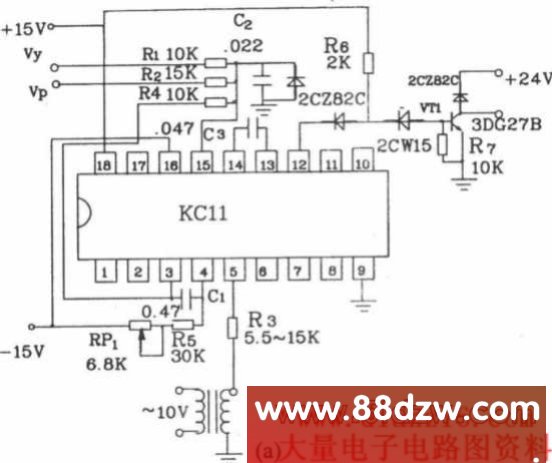

图(a)、(b)为KC11的应用电路图：

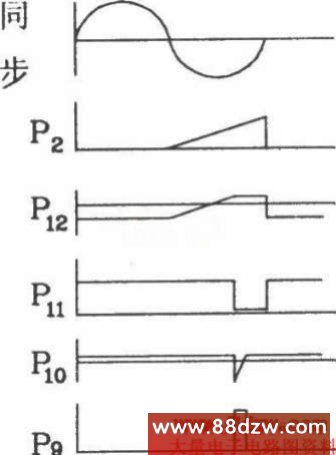

KC11各点波形图
