相关元件PDF下载：

LM4901

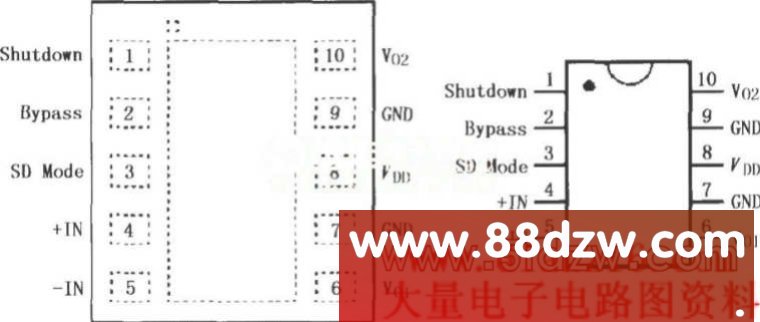

LM4901音频功率放大器主要设计用于移动电话和其他便携式通信设备，采用5V电源工作，能够输出1W连续平均功率带动8Ω BTL负载，或输出1．6W连续平均功率带动4ΩBTL负载，总谐波失真及噪声(THD+N)低于1％。LM4901不需要输出耦合电容和自举电容，因此适于移动电话和低功率的便携式设备应用，因为这些设备以最小功耗为第一需要。LM4901有一个低功耗关断模式，可以很方便地使用，只要选择关断模式，就可以选择逻辑高电平或是逻辑低电平有效，选择确定后，按此逻辑电平驱动“Shutdown”脚即可关断。LM4901包含了改进型“喀、扑”声消除电路，从实质上消除了在转换开关通断瞬间产生的噪声。LM4901整体增益稳定，可由外部增益设置电阻设定增益，其引脚排列如图所示。
