LM4819高增益音频放大电路

文章摘要：相关元件PDF下载：LM4819 如图所示为LM4819的高增益音频放大电路。只要增大R3即可提高放大器的增益。在R3两端并联电容C4，用于对高频提供低阻通路滤波，防止高频自激。J1为跳线，当J1接通时，1脚接地，全功率放大工作；当J1断开时，1脚为VDD，微功耗关断，放大器不工作。跳线J2也可控制放大器的工作与否，当J2断开时，+IN端无偏流而使放大器不工作。接通则工作。

LM4819高增益音频放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4819

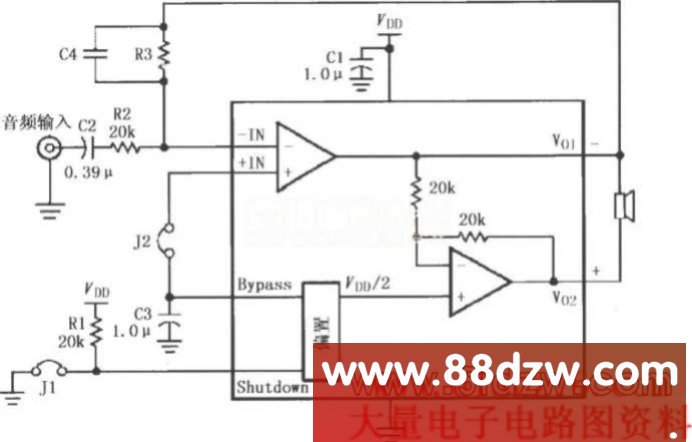

如图所示为LM4819的高增益音频放大电路。只要增大R3即可提高放大器的增益。在R3两端并联电容C4，用于对高频提供低阻通路滤波，防止高频自激。J1为跳线，当J1接通时，1脚接地，全功率放大工作；当J1断开时，1脚为VDD，微功耗关断，放大器不工作。跳线J2也可控制放大器的工作与否，当J2断开时，+IN端无偏流而使放大器不工作。接通则工作。
