LM4832 3D音响立体声音频功率放大器

文章摘要：相关元件PDF下载：LM4832 LM4832是单片集成电路，提供立体声音频功率放大器、音调(高音和低音)和音量控制，能够输出250mW功率带动8Ω负载，或输出90mW功率带动32Ω负载，总谐波失真及噪声(THD+N)低于1．0％。LM4832有两个输入话筒前置放大级，具有音量控制，能够驱动片内1kΩ阻抗。LM4832包含美国国家半导体公司的3D音响电路，该电路可以通过外部一个简单的RC网络调节。为了系统最大的灵活性，LM4832有一个外部控制的低功耗关断模式和一个独立的作用于电源和话筒放大器的静噪模式。LM4832音频功放具有最少的外部元件数量，能够提供高品质的输出功率，适用于多媒体监视

LM4832 3D音响立体声音频功率放大器,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4832

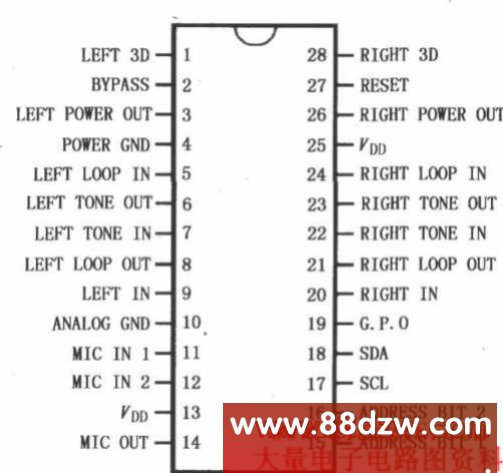

LM4832是单片集成电路，提供立体声音频功率放大器、音调(高音和低音)和音量控制，能够输出250mW功率带动8Ω负载，或输出90mW功率带动32Ω负载，总谐波失真及噪声(THD+N)低于1．0％。LM4832有两个输入话筒前置放大级，具有音量控制，能够驱动片内1kΩ阻抗。LM4832包含美国国家半导体公司的3D音响电路，该电路可以通过外部一个简单的RC网络调节。为了系统最大的灵活性，LM4832有一个外部控制的低功耗关断模式和一个独立的作用于电源和话筒放大器的静噪模式。LM4832音频功放具有最少的外部元件数量，能够提供高品质的输出功率，适用于多媒体监视器和台式计算机。其引脚排列如图所示。

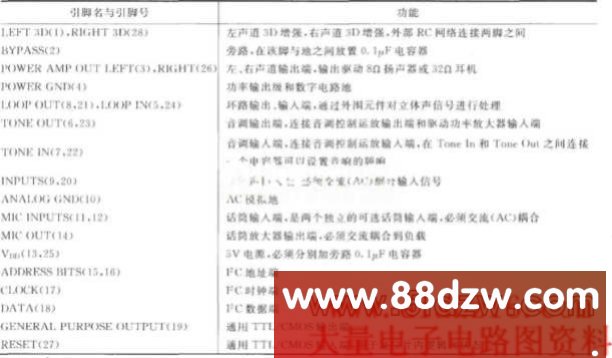

引脚功能见下表：
