由LM1877构成的具有Av=200(增益)的立体声放大电路

文章摘要：相关元件PDF下载：LM1877 如图所示为由LM1877构成的具有Av=200(增益)的立体声放大电路。两路输入音频信号分别由两个0．1μF电容耦合加到LM1877的输入端6、9脚，放大后由2、13脚输出，分别送到负载电阻RL。由2、7脚之间反馈回路的100kΩ电阻与反相输入端7脚的510Ω电阻的比值确定放大器增益，因此放大器增益(Av)约为200。与1脚相连的两个1MΩ用于设置放大器直流偏置工作点，同时分别与两个0．1μF耦合电容组成输入端高通滤波器。分别与两个负载电阻RL并联的2．7Ω电阻、0．1μF电容用于滤除高频噪声。

由LM1877构成的具有Av=200(增益)的立体声放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM1877

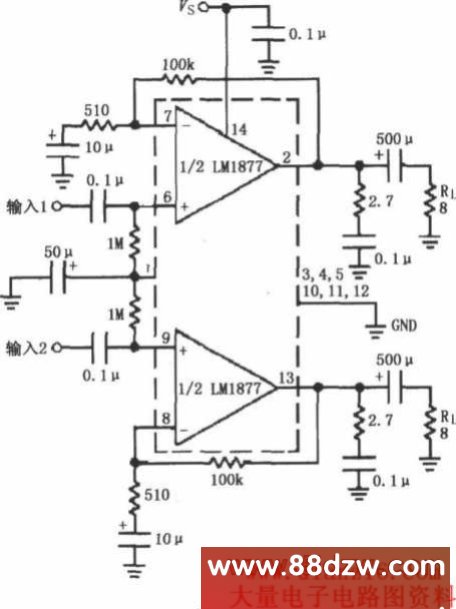

如图所示为由LM1877构成的具有Av=200(增益)的立体声放大电路。两路输入音频信号分别由两个0．1μF电容耦合加到LM1877的输入端6、9脚，放大后由2、13脚输出，分别送到负载电阻RL。由2、7脚之间反馈回路的100kΩ电阻与反相输入端7脚的510Ω电阻的比值确定放大器增益，因此放大器增益(Av)约为200。与1脚相连的两个1MΩ用于设置放大器直流偏置工作点，同时分别与两个0．1μF耦合电容组成输入端高通滤波器。分别与两个负载电阻RL并联的2．7Ω电阻、0．1μF电容用于滤除高频噪声。
