LM4904的音频功率放大电路(微型SMD封装)

文章摘要：相关元件PDF下载：LM4904 如图所示为LM4904的音频功率放大电路(微型SMD封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端，而放大器的同相输入端则通过CB交流接地，功率放大后从Vo1和Vo2以电桥输出的形式加到扬声器。当3脚为逻辑高电平时放大器微功率关断，为逻辑低电平时放大器全功率工作。

LM4904的音频功率放大电路(微型SMD封装),标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM4904

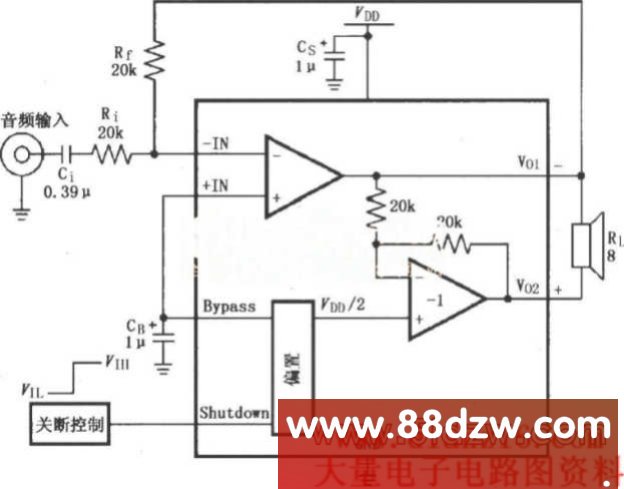

如图所示为LM4904的音频功率放大电路(微型SMD封装)。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端，而放大器的同相输入端则通过CB交流接地，功率放大后从Vo1和Vo2以电桥输出的形式加到扬声器。当3脚为逻辑高电平时放大器微功率关断，为逻辑低电平时放大器全功率工作。
