　　TPAO211是英国德州仪揣(W)公刊生产的一种面积仅为9mm(2)的单片音频率功放大集成电路，主要应用于带有录/放音功能的个人数字助理(PDA)、笔记本电脑和桌面电脑、手持式无绳电话等系统申。

l.TPAO211内电路方框图及引脚功能

　　TPAO211集成块内电路方框圈及典型应用电路如图16-4所示。该IC采用小型8脚MSOP封装，其集成电路的引脚功能见表1-1所列。

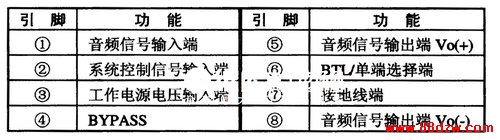

　　表1-1   TPA0211集成电路的引脚功能及数据

2.TPAO211主要电参数

　　TPAO211集成块的待机电流仅约为0.9μA，有利于延长电池的使用寿命。该单片lc在sE(单端)模式下,功率级增益为-1.25V/V;在BTL模式下的增益则为-1.25V/V。

3·TPAO211典型应用电路(432)

　　TPA0211集成块的典型应用电路如图1-2所示。

电路图 src="/pd_dianzi/UploadPic/2013-9/2013913201255837.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　图1-2   TPA0211集成块的内电路方框图及典型应用电路图

4·电路工作过程

　　音频信号从TtAO211①脚输入，从⑤、⑧脚输出。电路可驱动桥接负载(BTL)模式中的4Ω扬声器或单端(SE)模式中的耳机，两种模式切换可通过⑥脚选择实现。

　　TPAO211放大器输入级增益可由输入电阻Ri和IC内5OkΩ的反馈电阻肘决定，其数值为;
