由LM1871/1872构成典型遥控发射、接收电路图

文章摘要：相关元件PDF下载：LM1871 LM1872 LM1871/1872一种大规模无结电遥控发射/接收专用集成电路。LM1871/1872外形引脚功能图LM1871内部原理图LM1872内部原理框图LMl871／1872无线电遥控专用芯片工作电压范围为3～9V；发射芯片LMl871工作频率可达80MHz，作频率可达80MHz，并可任选；内部含有振荡器、发射器和编码器；通道数可编程，且射频输出功率可调节。一般遥控距离可达几十米。若适当提高电源工作电压，且加上一或两级高放电路，则遥控距离可增至l～2km。以下图形是由LM1871/1872构成的典型遥控发射/接收电路：发射电路 发射电路产生的

由LM1871/1872构成典型遥控发射、接收电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

LM1871   LM1872

LM1871/1872一种大规模无结电遥控发射/接收专用集成电路。

LM1871/1872外形引脚功能图

LM1871内部原理图

LM1872内部原理框图

LMl871／1872无线电遥控专用芯片工作电压范围为3～9V；发射芯片LMl871工作频率可达80MHz，作频率可达80MHz，并可任选；内部含有振荡器、发射器和编码器；通道数可编程，且射频输出功率可调节。一般遥控距离可达几十米。若适当提高电源工作电压，且加上一或两级高放电路，则遥控距离可增至l～2km。

以下图形是由LM1871/1872构成的典型遥控发射/接收电路：

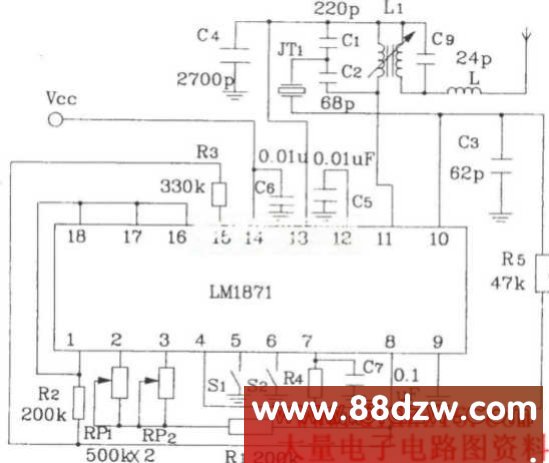

发射电路

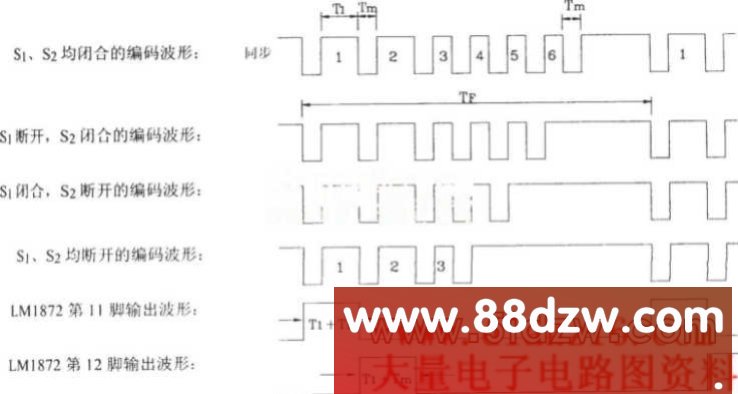

发射电路产生的编码脉冲波形图

接收电路

SN6604构成LM1872的随动电路
