　　MAX8630Y／MAX8630Z电荷泵能够以总计125mA的恒定电流驱动最多5个白光LED。利用自适应1倍压模式、1.5倍压模式电荷泵和超低压差电流调节器，MAX8630Y／MAX8630Z可在单节锂离子电池的有效电压范围内获得较高的转换效率。因为电荷泵具有iMHz固定开关频率，故可选用微型外部组件。其经过优化的稳压结构可保证低EMI和低输入纹波。当环境温度过高时，其内置降额功能可以防止白光LED过热。

　　MAX8630Y／MAX8630Z的满量程白光LED电流由工厂预置为15mA，18mA，20mA和25mA。MAX8630Z有两个使能输出，ENM和ENS，可分别为3个主屏白光LED和两个子屏白光LED提供简单的开／关控制，并可通过单线、脉冲串调节白光LED电流，将电流调节划分为32个线性等级。MAX8630Y用一路直接PWM输入（PWM）控制5个白光LED的电流，其直流电流与PWM占空比成正比。如果ENM和ENS（或PWM）保持低电平的时间超过2ms，则MAX8630Y就将进入关断模式。

　　（1）MAX8630Y／MAX8630Z电荷泵的技术特性

　　MAX8630Y／MAX8630Z电荷泵的主要技术特性如下。

　　①可在锂离子电池有效供电电压范围内保持93％的最高转换效率和85％的平均转换效

　　率（η＝PLED／PBAT）。

　　②1％的电流匹配度精度。

　　③总驱动电流达125mA。

　　④具有自适应1倍压模式、1.5倍压模式切换功能。

　　⑤单线、脉冲串调节亮度（MAX8630Z）。

　　⑥主屏和次屏具有独立的开、关控制和亮度调节。

　　⑦线性调节等级为：满值，31／32，30／32，1／32。

　　⑧直接PWM亮度调节（MAX8630Y）。

　　⑨满量程电流选择：15mA，18 mA，20mA和25mA。

　　⑩0.1μA的低关断电流。

　　（11）有软启动功能，可消除浪涌电流。

　　（12）有输出过压保护，过热降额保护LED功能。

　　（13）均采用14引脚、3mm×3mmTQFN封装（最大高度为0.8mm）。

　　（2）典型应用电路

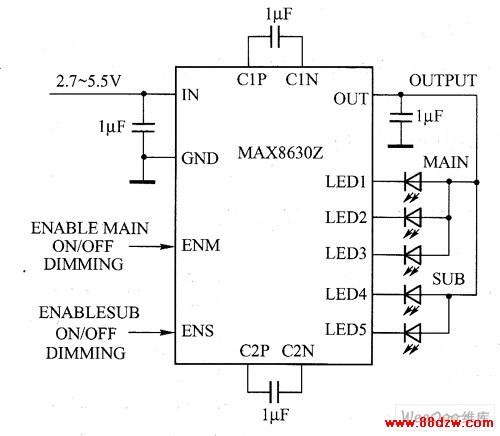

　　MAX8630Z电荷泵驱动白光LED电路如图所示。

　　图 MAX8630Z电荷泵驱动白光LED电路
