采用MAX809芯片的复位电路图

文章摘要：在单片机系统里，单片机需要复位电路，复位电路可以采用R－C复位电路，也可以采用复位芯片实现的复位电路，R－C复位电路具有经济性，但可靠性不高，用复位芯片实现的复位电路具有很高的可靠性，因此为了保证复位电路的可靠性，该系统采用复位芯片实现的复位电路，该系统采用MAX809芯片。复位电路如图所示。图 采用MAX809芯片的复位电路为了减小电源的干扰，还需要在复位芯片的电源输入腿加一个0.1μF的电容来实现滤波，以减小输入端受到的干扰。欢迎转载，信息来源www.88dzw.com

采用MAX809芯片的复位电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　在单片机系统里，单片机需要复位电路，复位电路可以采用R－C复位电路，也可以采用复位芯片实现的复位电路，R－C复位电路具有经济性，但可靠性不高，用复位芯片实现的复位电路具有很高的可靠性，因此为了保证复位电路的可靠性，该系统采用复位芯片实现的复位电路，该系统采用MAX809芯片。复位电路如图所示。

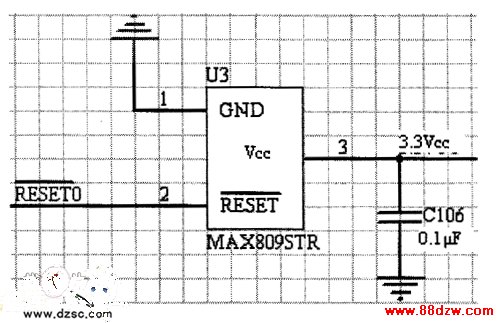

　　图 采用MAX809芯片的复位电路

　　为了减小电源的干扰，还需要在复位芯片的电源输入腿加一个0.1μF的电容来实现滤波，以减小输入端受到的干扰。
