相关元件PDF下载：

TDA2822

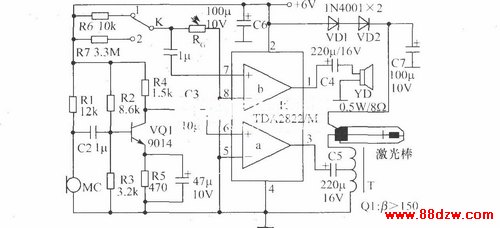

激光电话电路原理图如图所示。该电路以音频集成功放电路TDA2822为核心，分为发射和接收两个单元。在发射单元中，话筒MC将声波信号转化为电信号，经VQ1前置放大后送到IC-a功率放大，输出信号加在变压器T上，从而达到用音频信号调制激光的目的。在接收单元中，因发射端的音频信号调制的激光照射到光敏电阻器上，RG将光信号转化为电信号输入到IC-b中放大，直接推动扬声器发声。K为环境选择开关：置1时，接收器在高亮度环境中使用，如白天；置2时，接收器在低亮度环境中使用，如夜晚。

元器件选择：激光棒选择其外形小巧精致，激光能射出200m远而光斑仅10cm左右的。RG选择MG44-03光敏电阻。T选用晶体管收音机输出变压器。MC为驻极体话筒。其他元器件如图所示。
