MAX8631X驱动白光LED电路图
[09-13 19:59:19] 来源:http://www.88dzw.com 光电电路图 阅读:8497次
文章摘要:MAX8631X电荷泵能以恒定电流驱动多达8个白光LED,并获得均匀的亮度。它能以高达30mA的电流驱动每个主屏白光LED(M1~M4),以用于背光。用于闪光灯的白光LED(F1~F4)是单独控制的,MAX8631X能以高达100mA的电流驱动每个白光LED(或总电流为400mA)。两个片上200mA LDO可为照相机的各模块供电。两个LD0的输出电压引脚可编程,以满足不同照相机模块的要求。利用自适应1倍压模式、1.5倍压模式、2倍压模式电荷泵和超低压差电流调节器,MAX8631X能够在单节锂离子电池的整个有效电压范围内实现高效率。因为它有1MHz的固定开关频率,故可采用微型的外部组件。其经过
MAX8631X驱动白光LED电路图,标签:光电电路,电路图讲解,http://www.88dzw.comMAX8631X电荷泵能以恒定电流驱动多达8个白光LED,并获得均匀的亮度。它能以高达30mA的电流驱动每个主屏白光LED(M1~M4),以用于背光。用于闪光灯的白光LED(F1~F4)是单独控制的,MAX8631X能以高达100mA的电流驱动每个白光LED(或总电流为400mA)。两个片上200mA LDO可为照相机的各模块供电。两个LD0的输出电压引脚可编程,以满足不同照相机模块的要求。利用自适应1倍压模式、1.5倍压模式、2倍压模式电荷泵和超低压差电流调节器,MAX8631X能够在单节锂离子电池的整个有效电压范围内实现高效率。因为它有1MHz的固定开关频率,故可采用微型的外部组件。其经过优化的调节方案可确保低EMI和低输入纹波。
(1)MAX8631X电荷泵的主要技术特性
MAX8631X电荷泵的主要技术特性如下。
①可驱动多达8个白光LED。
②30mA的驱动电流,用于背光。
③ 400mA的总驱动电流,用于闪光灯。
④两个内置低噪声200mA LDO。
⑤在锂离子电池有效供电电压范围内,可保持94%的最大效率和85%的平均效率(η=PLED/PABT)。
⑥0.2%的电流匹配度精度。
⑦具有自适应的1倍压模式、1.5倍压模式、2倍压模式切换功能。
⑧灵活的亮度控制。
⑨单线、串行脉冲接口(32级)。
⑩2位逻辑(3电平)。
(11)过热降额保护功能。
(12)低输入纹波和低EMI。
(13) 2.7~5.5V的输入电压范围。
(14)有软启动、过压及热关断保护。
(15)采用28引脚、4mm×4mm薄型QFN封装(最大高度为0.8mm)。
(2)典型应用电路

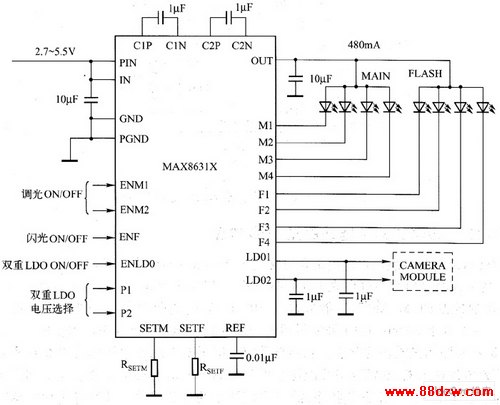

MAX8631X电荷泵驱动白光LED电路如图所示。
图 MAX86l3X电荷泵驱动白光LED电路
