小型氦氖激光演示仪电路

文章摘要：相关元件PDF下载：NE555 如图所示为小型氦氖激光演示仪电路。它具有体积小，激光管可随意拆卸的特点。主要由12V整流电源、振荡和升压电路、氦氖激光管和外壳等几部分组成。氦氖激光管的管子长20cm左右，功率较小，起振时只有几十毫安电流。NE555集成电路与R1、R2、C1、C2共同组成一个无稳态电路。只要接通电源，便可产生高音频振荡，并向功率放大管3DD15输入一个较大电流。放大后的振荡信号经变压器升压成200V～300V电压，再经倍压整流，获得千伏直流高压供给氦氖激光管振荡。放电管中充有按一定比例混合的氦氖混合气体，发射激光的则是氖原子。管的两侧有光学精密加工的布儒斯特窗。构成谐振腔的

小型氦氖激光演示仪电路,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

NE555

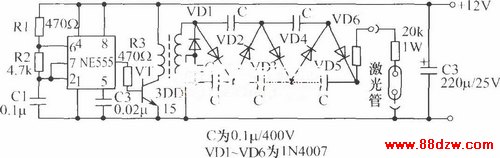

如图所示为小型氦氖激光演示仪电路。它具有体积小，激光管可随意拆卸的特点。主要由12V整流电源、振荡和升压电路、氦氖激光管和外壳等几部分组成。氦氖激光管的管子长20cm左右，功率较小，起振时只有几十毫安电流。NE555集成电路与R1、R2、C1、C2共同组成一个无稳态电路。只要接通电源，便可产生高音频振荡，并向功率放大管3DD15输入一个较大电流。放大后的振荡信号经变压器升压成200V～300V电压，再经倍压整流，获得千伏直流高压供给氦氖激光管振荡。放电管中充有按一定比例混合的氦氖混合气体，发射激光的则是氖原子。管的两侧有光学精密加工的布儒斯特窗。构成谐振腔的两个反射镜是球面镜，它们的曲率半径稍大于两个反射镜之间的距离。布儒斯特窗的作用是降低激光的反射损耗而增强激光输出功率。光子在放电管中振荡的过程中，遇到反射镜之后，一部分输出，一部分又反射回去，再次得到放大。每来回一次都得到一定的放大，从而使光的强度越来越强。光束越强，则处于激发态的氖原子受激辐射就越多。最后从一块能够部分透射的反射镜输出一束极强的激光。
