给数字钟加装秒显示,标签:电子制作网,http://www.88dzw.com交流数字电子钟因其显示清晰、价格低廉而拥有众多的用户,但美中不足的是该钟大都只显示时、分而不显示秒。其实,对于采用LM8361、MM5387、TMS1951等集成电路,且具有秒显示按键的数字钟,均可加装秒显示。本文以采用LM8361的时钟为例,介绍笔者实验成功的改装法。

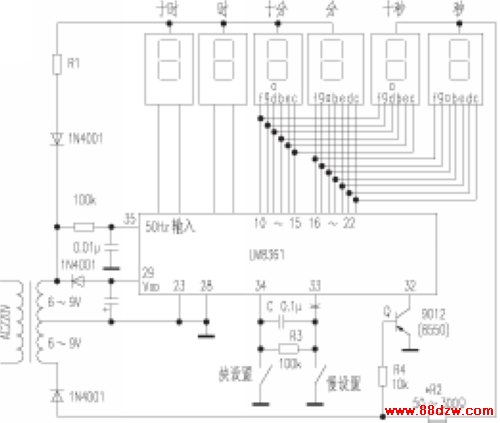

LM8361第純紝矠脚是秒显输入端,该端悬空时,时钟正常显示时、分;该端接地时,原来显示分的数码管显示秒。显然,如果在显示分的两数码管上各并联一只共阴数码管,对这两只数码管与原时钟四个数码管交替供电,即当純紝矠脚悬空时,对原时钟四个数码管供电,显示时、分;当純紝矠脚接地时,对新加的两个秒数码管供电,显示秒。只要交替供电的频率足够高,就能实现时、分、秒的同时显示而无闪烁感。本电路交替供电的频率为50Hz。有关的局部电路见图,新加元件只有两只共阴数码管、一只PNP型小功率三极管和一只电阻。本电路用交流电源作交替显示的驱动电源。当变压器次级上端为负时,原时钟四数码管得电,三极管Q截止,相当于純紝矠脚悬空,显示时、分;当变压器次级下端为负时,新增两数码管得电,同时负电压通过电阻R4使Q导通,純紝矠脚接地,显示秒。这里要求时钟电源变压器次级带中心抽头,恰好大部分数字钟的变压器都是这样的,如果不是,则需换一个。限流电阻R2可在50~300Ω之间调整,使秒数码管与原时、分数码管亮度一致即可。
用上述方法改装后,虽然达到了能显示时、分、秒的目的,但时钟的慢设置功能却失效了。设置时间时,快设置依次有效,而慢设置却不能一分钟一分钟地前进,而是几分钟几分钟地跳跃。如不解决这一问题,改装只能视为失败。经过多次试验,终于找到了解决此问题的办法,只要给快设置端純紟矠输入短脉冲,就能使时钟每按一次键前进一分钟,实现了慢设置功能。图中C和R3就是为此而增加的,原来通向純紞矠脚慢设置端的线应切断(图中打?处)。C用以向純紟矠脚提供短脉冲,R3则是其放电电阻,为下次提供脉冲做准备。
