巧给电话机加装来铃指示电路
[09-13 21:18:39] 来源:http://www.88dzw.com 电子制作 阅读:8191次
文章摘要:一张办公桌上放上两部或更多的电话机是常有的事,当来铃时往往难以区分是哪一部电话机在响铃。笔者介绍一款简单的电话机来铃指示电路,该电路仅需两只二极管和一根适当长的导线,便可使电话机在振铃的同时又有闪光显示,给接话者提供了方便。改装的电话机的免提键附近有一只发光二极管LED,它在电话机被使用时才点亮。LED在电话机中的接法如图1所示,可用该LED作来铃指示灯。图2为加装后的电话机来铃指示电路,其中D1、D2为新增元件,其余为电话机原电路。由图可见,在电话机使用时,V+经D1、R给LED供电,LED照常发光。当来电时,振铃信号经D整流、C滤波、DW稳压后分成两路:一路使振铃电路发声;另一路经D2、R
巧给电话机加装来铃指示电路,标签:电子制作网,http://www.88dzw.com一张办公桌上放上两部或更多的电话机是常有的事,当来铃时往往难以区分是哪一部电话机在响铃。笔者介绍一款简单的电话机来铃指示电路,该电路仅需两只二极管和一根适当长的导线,便可使电话机在振铃的同时又有闪光显示,给接话者提供了方便。

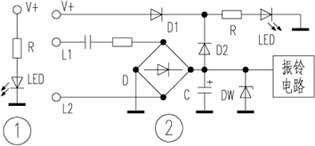

改装的电话机的免提键附近有一只发光二极管LED,它在电话机被使用时才点亮。LED在电话机中的接法如图1所示,可用该LED作来铃指示灯。图2为加装后的电话机来铃指示电路,其中D1、D2为新增元件,其余为电话机原电路。由图可见,在电话机使用时,V+经D1、R给LED供电,LED照常发光。当来电时,振铃信号经D整流、C滤波、DW稳压后分成两路:一路使振铃电路发声;另一路经D2、R给LED供电,使LED随铃流信号的变化而发光。因此,在听到铃声的同时,看到哪部电话机的LED发光,便知道是哪部电话机在响铃了。
加装时,在电路板上找到图1所示的有关元件,把R靠向V+的那脚焊开,把D1正端焊到此处,其负端和D2的负端一起与焊开的R脚相连,用一根适当长的导线把D2正端连到全桥D的输出端即可。
